根據負載結構的不同形式，逆變器分為兩種形式：串聯諧振逆變器，即電容與負載串聯連接，也稱電壓源型逆變器；并聯諧振逆變器，即電容與負載并聯連接，也稱電流源型逆變器。本文主要對串聯諧振逆變器的主電路結構、控制和調功方法進行研究。

  1.全橋串聯諧振逆變器

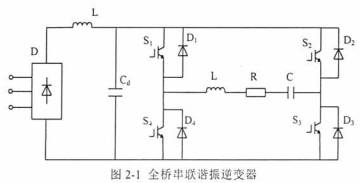

  串聯諧振逆變器分為全橋串聯諧振逆變器和半橋串聯諧振逆變器兩類，首先 對全橋串聯諧振逆變器進行介紹，其電路結構如圖2-1所示。

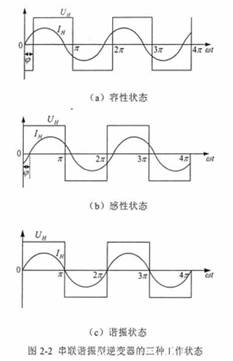

  串聯型逆變器根據負載工作狀態的不同可以分為三種工作模式：容性狀態、 感性狀態和諧振狀態，圖2．2(a)、(b)、(C)分別為三利，狀態下負載電壓和電流 的相位關系，其中％、助分別為負載電壓、負載電流的波形，妒為負載電壓與 負載電流之間的相位角。 如圖2．2(a)所示，當負載工作于窬性狀態時，負載電流超j仃負載電壓p電 角度，在換流過程中，負載電流由負變『F時，電壓仍為負，導致反并聯二極管短 時通過負載電流，由于二極管的反向恢復作用，使逆變器出現短時橋臂直通現象， 由此產生的大電流將損壞開關管IGBT。 如圖2．2(b)所示，當負載工作于感性狀態時，負載電壓超自仃負載電流妒電 角度，電流換向時，電壓已換為正，感性狀態下實現了丌關管的零電流丌通。 如圖2．2(c)所示，當負載工作在諧振狀態時，負載電壓、電流同時換向， 丌關管零電流開通和關斷，此種狀態下不存在二極管的反向恢復問題，丌關損耗 最小，但這種理想的換流點很難實現。

 2.半橋串聯諧振逆變器

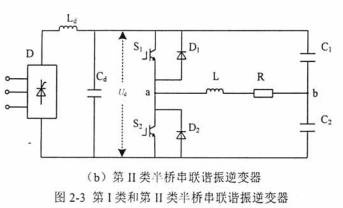

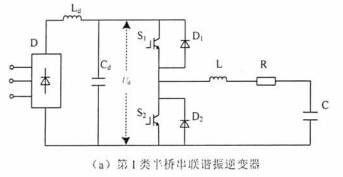

  半橋型串聯諧振逆變器按其負載電路結構的不同又分為兩種形式，如圖2-3 所示。

  由圖2-3所示兩種半橋串聯諧振逆變器可知，橋臂諧振電容與負載串聯，而 不是自成回路，即流過負載的電流將全部流過開關管IGBT，因此，在這種電路 中一般采用多個開關管并聯。兩類半橋串聯諧振逆變器結構上的不同在于：對于 第1類半橋串聯諧振逆變器，諧振電容與負載槽路直接串聯，此類逆變器一般應 用于小功率領域；對于第1I類半橋串聯諧振逆變器，兩個諧振電容相當于逆變 器的兩個橋臂，二者相當于并聯之后再與負載槽路串聯，一般應用于較大的功率領域。
