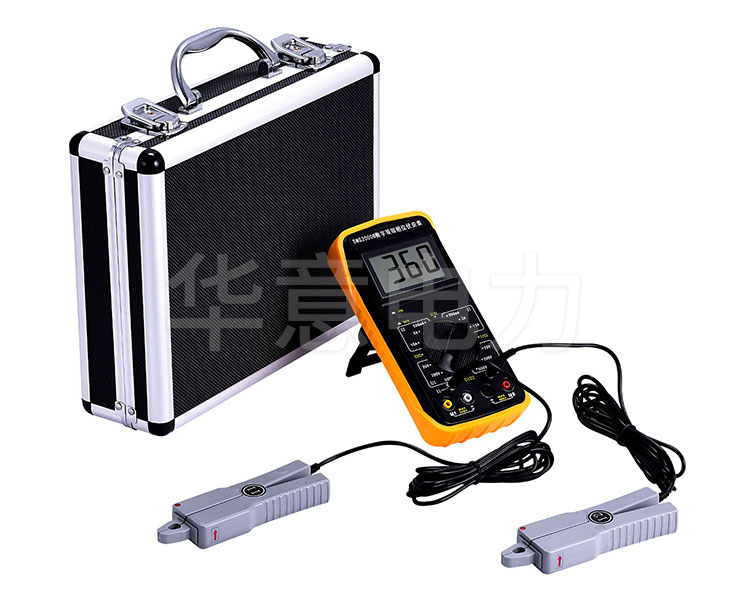

數字雙鉗相位伏安表是專為現場測量電壓、電流及相位而設計的一種高精度、低價位、手持式、雙通道輸入測量儀表。用該表可以很方便地在現場測量U-U、I-I及U-I之間的相位，判別感性、容性電路及三相電壓的相序，檢測變壓器的接線組別，測試二次回路和母差保護系統，讀出差動保護各組CT之間的相位關系，檢查電度表的接線正確與否等。采用鉗形電流互感器轉換方式輸入被測電流，因而測量時無需斷開被測線路。測量U1-U2之間相位時，兩輸入回路完全絕緣隔離，因此完全避免了可能出現的誤接線造成的被測線路短路、以致燒毀測量儀表。顯示器采用了高反差液晶顯示屏，字高達25mm，屏幕角度可自由轉換約70°，以獲得最佳視覺效果。

　　1、如何用數字雙鉗相位伏安表進行三相電壓相序的測量?

　　將UAB(或UAO)電壓從U1端輸入，UBC(或UBO)電壓從U2端輸入，測量其相位角φ，如φ=120°，則為正相序;如φ=240°，則為負相序。亦可用兩把卡鉗測量其三相電流的相序。

　　2、如何用數字雙鉗相位伏安表進行感性電路、容性電路的判定?

　　將被測電路的電壓從U1端輸入，電流經卡鉗從I2插孔輸入，測量其相位。若測得相位φ1小于90°，則電路為感性;若測得的相位大于270°，則電路為容性。

　　將被測電路的電流經卡鉗從I1插孔輸入，電壓從U2端輸入，測量其相位，若測得相位φ2小于90°，則電路為容性;若測得的相位大于270°，則電路為感性。

　　3、如何用數字雙鉗相位伏安表進行功率因數的測量?

　　由2測得感性電路相位功率因數角φ1、容性電路電流超前于電壓的相角φ2則可算出COSφ1、COSφ2為相應功率因數值。

　　4、如何用數字雙鉗相位伏安表進行功率的測量?

　　前面所述方法測得電壓U、電流I及φ，由φ算出功率因數COSφ后，根據公式P=UIcosφ計算功率。

　　5、如何用數字雙鉗相位伏安表進行變壓器接線組別的檢查?

　　電力變壓器常采用Y/YO-12，YO/△-11，Y/△-11三種接線組別。當采用Y/YO-12接法時，UAB與Uab同相，測其相位角為0°或360°;當采用Y/△-11或YO/△-11接法時，Uab與UAB間相位角為30°即Uab超前UAB相位30°(腳標A、B表示高壓繞組端，a、b表示低壓繞組端，0表示有中線聯接。)

　　6、如何用數字雙鉗相位伏安表進行三相繞組聯接方式的判別?

　　不論三相交流發電機的三相繞組或三相負載，或三相變壓器的高、低壓繞組，其聯接方式都有星形(又稱Y形)聯接和三角形(又稱△形)聯接方式。當采用星形(Y形)聯接時，測得UAB與UA間相位角為30°(UAB超前UA相位角);測得Uab與Ua間相位角為30°(Uab超前Ua相位角)。當三相負載或三相變壓器的低電壓繞組采用三角形(△11形)聯接時，Uab超前Ua，其相位角為60°。

　　7、如何用數字雙鉗相位伏安表進行三相二元件有功電度表接線正確性的判斷?

　　考慮到電流的進出和三相電壓相序，七條輸入線有48種組合，這48種中只有兩種是正確的，錯誤的有46種(其中不轉12種，順轉數字不準有10種，反轉有12種，隨COSφ變化，時順轉、時反轉的有12種)。使用該相位表能方便的讀測相位關系，判斷出兩種正確的接線。即測取UAB與IA相位角等于φ1，UCB與IC相位角等于φ2(是電壓超前電流的相角)，若φ1-φ2=±300°，則接線正確。

　　8、如何用數字雙鉗相位伏安表進行估斷電度表運行的快慢?

　　根據公式：T=3600n/NP(秒)，先計算出電度表轉n圈時所用的理論時間T。式中：P—測定時電度表的負載功率(KW);N—電度表的常數(轉/KWH)，標在電度表表盤上，然后測出電度表轉n轉時，實際所用時間t，比較t與T就可判斷電度表運行快慢。

　　9、如何用數字雙鉗相位伏安表進行漏電流的測量?

　　該相位表具有極高的電流分辯率，可作漏電流表使用。

　　i.對于兩相設備，當設備不漏電時，兩線電流大小相等，方向相反，兩線電流之和為零，如果讓兩條線同時經鉗口通過，則儀表電流顯示為零。如果有漏電，則兩線電流不等，這時相位表電流示數即為漏電流。

　　ii.對于三相三線設備，當設備不漏電時，三相線電流之和應為零，如果讓三條線從鉗口通過，則相位表電流正常顯示應為零;如果有漏電，則相位表電流示數為漏電流數。

　　iii.對于三相四線設備，當設備不漏電時，四線電流之和為零，如果讓四條線從鉗口通過，則相位表電流正常顯示應為零;如果有漏電，則相位表電流示數為漏電流數。
