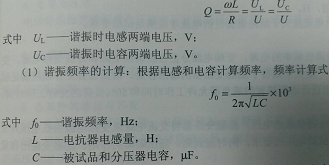

變頻式串聯諧振交流試驗裝置的特點是:調諧電抗器的質量小,結構簡單,更適合大容量設備現場試驗。變頻串聯諧振試驗運用串聯諧振原理,采用調頻調壓方式。當交流電壓的頻率改變時,電路中的感抗容抗隨之而變,電路中的電流也隨之而變,通過調節電源的頻率使感抗等于容抗,電路發生串聯諧振,回路中的無功幾乎為零,此時電流最大,且與輸入電壓同相位，使電感或電容兩端獲得一個高于勵磁電壓Q倍的電壓。變頻串聯諧振試驗回路品質因數Q值一般可達20-150，其計算式為

2.電感和電容中的電流計算：串聯諧振電路中流過電感等于流過電容的電流，電流計算式為

二、串聯諧振系統的主要特點

(1)適用范圍廣,體積小、質量輕,試驗容量大、試驗電壓高。

(2)安全可靠性高,操作簡潔方便,試驗等效性好。

(3)串聯諧振裝置對高次諧波分量回路阻抗很大,所以試品上的電壓波形好，同時若在耐壓試驗過程中發生閃絡、擊穿,因失去了諧振條件,高電壓立即消失,從而使電弧立即熄滅。

(4)恢復電壓建立過程較長,很容易在再次達到閃絡電壓之前控電源跳閘，避免重復擊穿，恢復電壓并不產生任何過沖所引起的過電壓。
