  近年來隨著非線性負荷的增加,各種電力電子產品的使用,在電網中產生大量諧波,使電網電壓發生畸變。同時諧波可能引起電網中局部的并聯諧振和串聯諧振,從而產生諧波放大、諧振過電壓,加快電氣設備絕緣老化,促使電容器和電抗器損壞,影響電網的安全供電。本文研究了變電站諧振的原理,以一個實際變電站為基礎,全面分析了變電站的諧振及消諧措施,同時分析了短路和諧振的區別,為變電站諧波諧振的綜合治理奠定了基礎。

  諧波諧振概述

  諧波諧振是電力系統運行中一種較常見的現象,由于它發生時對電力系統危害較大,己經日益引起人們的重視。所謂諧振,是指振蕩系統中的一種周期性或準周期性的運行狀態,其特征在于某一個或幾個諧波幅值的急劇上升,即形成諧振過電壓,危害電氣設各絕緣。電力系統中存在著許多電容和電感元件,如變壓器、互感器、發電機、消弧線圈、電抗器、線路導線電感等均可作為電感元件線路導線的對地和相間電容、補償電容器、高壓設各的雜散電容等均可作為電容元件。當系統進行操作或發生故障時,這些電容、電感元件形成的振蕩回路可能產生諧振現象。諧振小僅引起過電壓,同時還引起過電流,諧振過電壓的持續時間較長,甚至可以穩定存在,可以一直到發生新的操作,破壞諧振條件為止。運行經驗表明,由于諧振過電壓的這種持續性質,且出現的頻率較高,以至諧振過電壓可以在各種電壓等級的電網中產生,而且通常的配電網中幾乎所有的內部過電壓事故都是由諧振現象引起,這也是一直以來人們普遍關注的問題之一。

  產生高次諧波的諧波源主要分為三類

  ①鐵磁飽和型各種鐵芯設備,如變壓器、電磁式電壓互感器、電抗器等,其鐵磁飽和特性表現為非線性,產生的諧波以、、次為主。

  ②電子開關型主要是各種交直流換流裝置整流器、逆變器以及雙向晶閘管、可控開關設備可控硅裝置等,其交流波形的開關切合和換向特性表現為非線性,產生的諧波以奇次諧波為主。

  ③電弧型各種煉鋼電弧爐在熔化期間、交流電弧焊機在焊接期間以及電力高壓斷路器開合時斷口拉弧瞬間,電弧的點燃和劇烈變動所形成的電弧電壓與電流的高度非線性,產生的諧波以2、3、4、5、7次為主。

  由于電力系統諧波源固有的非線性伏安特性決定了電流波形的畸變,使其產生的諧波電流與基波電流具有一定的比例,因此非線性負荷一般都是諧波電流源。當電力系統局部電路中的感抗和容抗在諧波的作用下相等時,便發生諧波諧振現象。

  諧波諧振產生原因

  電力系統中的諧波諧振電路經簡化后,可劃分為串聯諧振電壓諧振和并聯諧振電流諧振兩種形式。

  串聯諧振

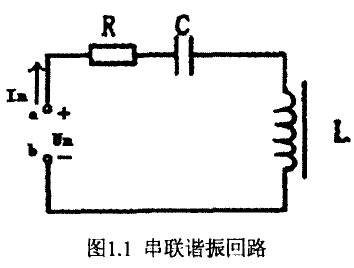

  當系統中某些電感、電容元件與諧波源形成串聯回路時,就可能發生串聯諧振。諧振回路簡化后如圖所示。

  發生串聯諧振的條件是在諧波源產生的nr次諧波的作用下,串聯回路中的感抗與容抗相等,即
