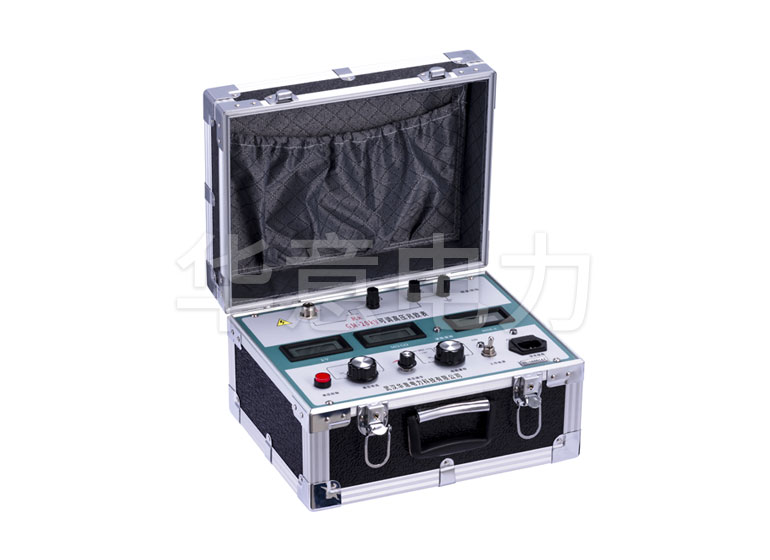

兆歐表使用方法：

1、準備

本儀表接線前，首先應將“工作電源”開關調在關的位置，“高壓控制”按鈕應斷開！被測物應脫離電網，并且被測各端必須經過人工放電棒接通大地，確保安全方可接線！

尤其變電站、發電廠現場等受到電網泄漏感應到強干擾的被測量對象，事先應通過接大地的多個人工放電棒良好接到所有被測量線路端，避免接線時接線人員被電擊，本儀表接線完成后才能把被測量端的人工放電棒移開。

2、接線

把儀表的兩個“E”端接到被測物的地或零端，以及大地。

把儀表的“L”端接到被測線路端，例如變壓器繞組，電纜芯線。

把儀表“G”端接到被測回路需要消除表面電阻泄漏影響的保護環。

3、預選測試電壓

把“高壓預選”開關選向需要的測試電源電壓。如需要從0V調起時，需要把“高壓調節”旋鈕反時針旋轉到盡頭。

4、接通工作電源

把本儀表“工作電源”開關撥向通，開關上方的指示燈即亮，“kV”電壓表顯示應0.00kV。

5、測試啟動

把“高壓控制”按鈕按下，這時高壓從L端輸出，“kV”表顯示L-E之間的電壓值，“min.s”表開始計時。

6、測試電壓細調

調節“高壓調節”旋鈕，可把電壓平滑調節到指定值。

7、電阻量程選擇

把“電阻量程”開關選向需要的量程或從MΩ檔向2000GΩ量程步進，若儀表連續報警，則表示被測電阻太低，應退低檔來測量。

8、電阻值讀數

通過“MΩ/GΩ”表讀取電阻值。秒表在高壓輸出后的15秒、60秒、每隔60秒報時，便于操作者記錄。

關于吸收比、極化指數的計算公式為：

吸收比=R60s/R15s，即第60秒的電阻讀數÷第15秒的電阻讀數。

極化指數=R10min/R1min，即第10分鐘的電阻讀數÷第1分鐘的電阻讀數。

9、測試電壓退出

將“高壓控制”按鈕退出，這時“kV”表就會緩慢回零，數字秒表也會退出顯示。如果“kV”表不緩慢回零，則應以帶電阻的放電棒放電。

10、結束

當“kV”表顯示為0.00kV后，再經過對被測物人工放電棒接通大地，證明安全后即可關機、拆線。測試結束。
