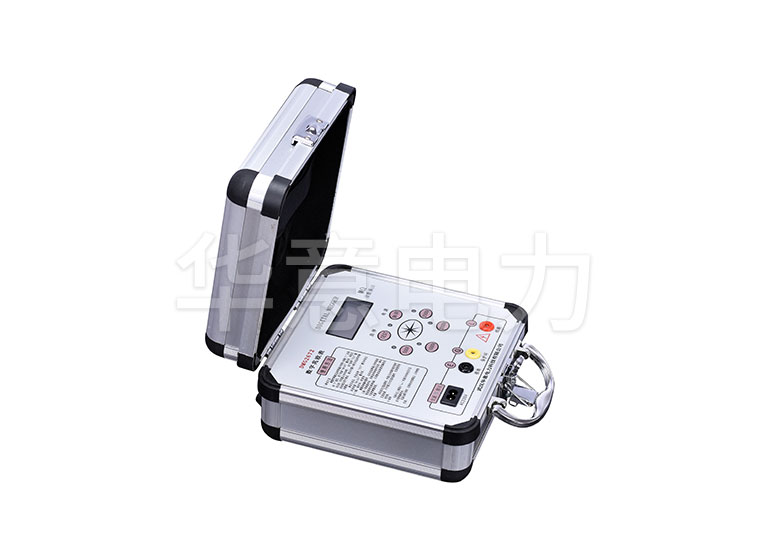

一般用兆歐表測量電動機的絕緣電阻值，要測量每?jī)上嗬@組之間和每相繞組與機殼之間的絕緣電阻值，以判斷電動機的絕緣性能好壞。

使用兆歐表測量絕緣電阻時，通常對500伏以下電壓的電動機用500伏兆歐表測量；對500～1000伏電壓的電動機用1000伏兆歐表測量。對1000伏以上電壓的電動機用2500伏兆歐表測量。

電動機在熱狀態（75℃）條件下，一般中小型低壓電動機的絕緣電阻值應不小于0.5兆歐，高壓電動機每千伏工作電壓定子的絕緣電阻值應不小于1兆歐，每千伏工作電壓繞線式轉子繞組的絕緣電阻值，最低不得小于0.5兆歐；電動機二次回路絕緣電阻不應小于1兆歐。

電動機絕緣電阻測量步驟如下：

（1）將電動機接線盒內6個端頭的聯片拆開。

（2）把兆歐放平，先不接線，搖動兆歐表。表針應指向“∞”處，再將表上有“l(fā)”（線路）和“e”（接地）的兩接線柱用帶線的試夾短接，慢慢搖動手柄，表針應指向“0”處。

（3）測量電動機三相繞組之間的電阻。將兩測試夾分別接到任意兩相繞組的任一端頭上，平放搖表，以每分鐘120轉的勻速搖動兆歐表一分鐘后，讀取表針?lè)€(wěn)定的指示值。

（4）用同樣方法，依次測量每相繞相與機殼的絕緣電阻值。但應注意，表上標有“e”或“接地”的接線柱，應接到機殼上無絕緣的地方。
