華意電力是一家專業研發生產直流高壓發生器的廠家，本公司生產的直流高壓發生器在行業內都廣受好評，以打造最具權威的“直流高壓發生器“高壓設備供應商而努力。產品簡介

  本產品適用于直流耐壓試驗及測量泄漏電流的專用儀器設備，是電力工業、生產、基建及科研單位對電纜、避雷器、高壓電器設備進行絕緣檢測試驗的必要儀器，也可用于靜電技術應用，實驗及其他需要直流高壓的場合。

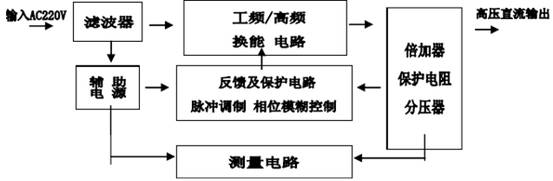

電氣工作原理框圖

  高壓發生器主要用來在CT主控計算機程序控制下，產生穩定的具有足夠功率的高頻逆變后的直流高壓供給CT球管，同時提供旋轉陽極驅動電路電壓；燈絲電流控制電路供給球管燈絲產生穩定的管電流。

  工作原理簡述如下：在高壓曝光之前，CT主控計算機發出指令并提供要求曝光的參數條件(KV、MA、KW)，本高壓發生器(簡稱本機)接到指令后對本機狀態進行檢測，確認一切正常后發出高壓準備好的信息給CT主機，隨后CT主機下達曝光命令并傳送曝光控制脈沖到本機，本機啟動旋轉陽極，激勵燈絲電流，調整高壓變壓器初級電壓達到CT要求參數值后，送出高壓發生器OK信息并開始產生高壓供給球管曝光，在整個曝光期間，不斷根據管電流的變化，及時調整高壓初級電壓以保證整個曝光過程產生平穩的脈沖高壓和較為恒定的管電流，一旦檢測到高壓參數異常，立即切斷并報出錯誤代碼。

  高壓發生器的主要故障集中在四個方面，分別是高壓逆變及變壓電路、陽極電路、燈絲電路、以及監控電路自身，分別反應出高壓不正常，旋轉陽極不正常，燈絲電流不正常或自身電路不正常，分析排除時一方面依據故障提示，另一方面要看實際有無損壞東西，燒保險絲，從而能夠較快的查出故障所在，排除故障。

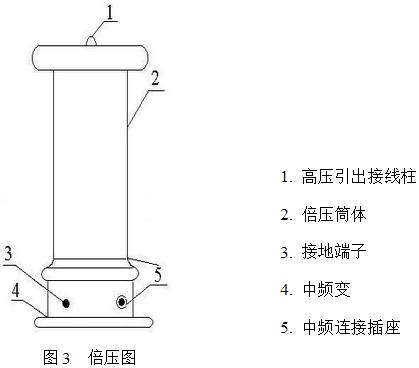

倍壓筒說明

  直流高壓發生器具有較高的穩定度和可靠性，具有電壓零位合閘保護、過電壓保護及電流保護功能，能即時保護儀器和試品的安全。本儀器還具有體積小、重量輕、便于攜帶、操作方便，連續可調安全可靠等特點，適用于 供電部門現場直流高壓試驗，例如：電力電纜直流耐壓和泄漏試驗，磁吹避雷器和氧化鋅避雷器電導電流和1mA參考電壓試驗如(Y1W/144/320W中性點避雷器、Y10W/204/530W電站型避雷器等)。 可作激光電源，還能用于靜電噴涂、靜電織絨等場合。其它需要直流高壓的場合。

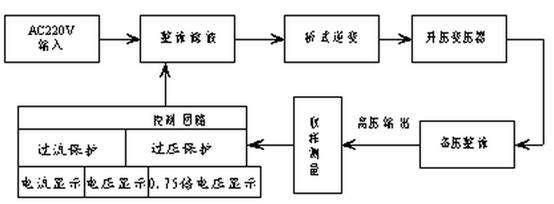

工作原理圖

外觀說明

（１）操作端子

1、接地端：引端應與倍壓筒接地端及試品接地端聯接為一點后，再與地網相連。

2、輸出座：輸出高頻可調電源至倍壓筒。

3、數顯電壓表：數字顯示直流高壓輸出電壓值。

4、數顯７５%電壓表；數字顯示直流高壓輸出７５%倍電壓值。

5、數顯電流表：數字顯示直流高壓輸出電流值（包括試品電流、電流引線電暈電流等）。

6、７５%U鎖定鈕：按下鎖定鈕時指示燈亮，75%顯示鎖定。

7、過流保護，當輸出電流達額定電流時，儀器自動切斷高壓，保護被試品。

8、過壓保護，當輸出電壓達額定電流時，儀器自動切斷高壓，保護被試品

9、高壓開，當該燈亮時表示高壓已啟動。

10、 高壓關，當該燈亮時表示高壓已關閉，此時沒有高壓輸出。

11、 紅按鈕，７５%U鎖定鈕。按下鎖定鈕時指示燈亮，75%顯示鎖定。

12、 綠按鈕：高壓回路斷開按鈕，高壓關指示燈亮。

13、 紅按鈕：高壓回路接通按鈕，高壓指示燈亮。

14、 電壓調節鈕：順時方向轉動增加輸出值。逆時方向轉動減少輸出值。

15、 電源插座：輸入220V、50Hz電源。

16、 電源開關：切斷或接通AC220V電源。

17、 保險盒5A

18、 保險盒0.5A

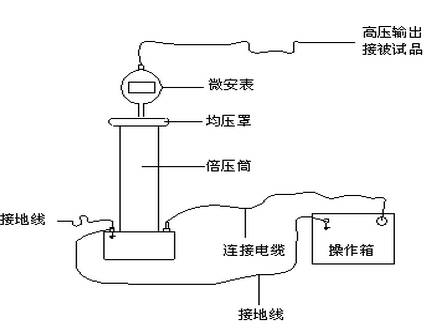

（２）倍壓筒與倍壓箱連接詩意圖
