電纜識別儀的發射機和接收機采用單片機編碼、解碼技術和廣泛應用在通信領域里的PSK技術。在發射卡鉗上發射平均值為0的相位編碼信號，接收機中的單片機對接收的信號經過硬件和軟件的濾波后，再進行相位識別。將發射卡鉗和接收卡鉗的箭頭指向電纜終端，當接收機卡鉗鉗住某根電纜，接收機電流表右偏，同時伴有聲光指示。而鉗住其它的電纜，電流表左偏，電流方向與被識別電纜的電流方向相反，沒有聲光指示。這就體現了被識別的目標電纜的唯一性。很容易將被識別電纜從多根電纜中做出明確判別。又由于被識別電纜上的信號電流強度全線都是一樣的，接收卡鉗在電纜沿線所接收到的電磁信號強度一致，識別的電纜不受被識別電纜長度的限制。

　　(一) 電纜識別儀發射機面板布局：

　　功能介紹

　　1、指示燈：識別儀工作指示燈。

　　2、表頭：指示輸出信號電流的大小。

　　3、電源輸入插座：用儀器所配專用電源線，輸入220V、50HZ交流電源。儀器使用時，應獨立使用三孔電源插座，插座接地線就近直接接地。儀器使用5A保險絲，損壞時應換同規格保險絲。

　　4、黑接線柱：用配套的黑色測試線插入此插孔，另一端測試夾接系統地;紅接線柱：用配套的紅色測試線插入此插孔，另一端測試夾接被測電纜的芯線。

　　5、電源開關：控制整機電源的通斷。

　　(二) 電纜識別儀接收機面板示意：

　　功能介紹

　　1、表頭：指示接收信號幅度的大小與極性。

　　2、電源指示燈：電源開關接通時，指示燈亮。

　　3、極性指示燈：當識別正確時，該指示燈亮。(呈現出與發射機一致的周期性亮、滅 )變化。

　　4、電源開關：控制接收機內部電源的接通與關斷。

　　一、儀器性能指標

　　發射機：

　　1. 最大脈沖峰值輸出電流：20A

　　2.脈沖重復頻率：1次/2秒

　　3.電源電壓：AC220V(±10%)

　　4.重量： 8kg

　　接收機：

　　1.接收機靈敏度： 40dB

　　2.電源：兩節5號電池

　　3.重量：0.2kg

　　二、接線方式

　　1. 直連法(不帶電電纜的識別)

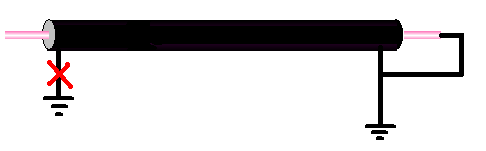

　?、?將被識別電纜終端的任意一好相與系統地短接。在始端將鋼鎧與系統地斷開。　　

測試步驟一 欲識別電纜測試前連線處理

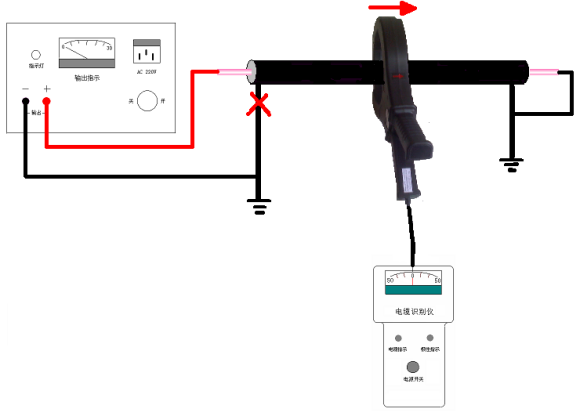

　?、?將紅夾子線一端接到發射機的紅接線柱上，另一端接至被識別電纜的相線上，黑夾子線一端接到發射機的黑接線柱上，另一端可靠地接到系統地上。　　

測試步驟二 測試前儀器接線

　?、?打開發射機電源開關，觀察電流表指示。一般情況下，表針擺動滿度的2/3即可。

　?、? 將卡鉗卡在被識別電纜上，卡鉗箭頭指向電纜終端，應觀察到接收機電表指針呈現與發射機電表指針一致的周期性擺動，極性指示燈呈現亮、滅周期性變化，說明識別系統正常。此時可攜帶接收機至測試現場。

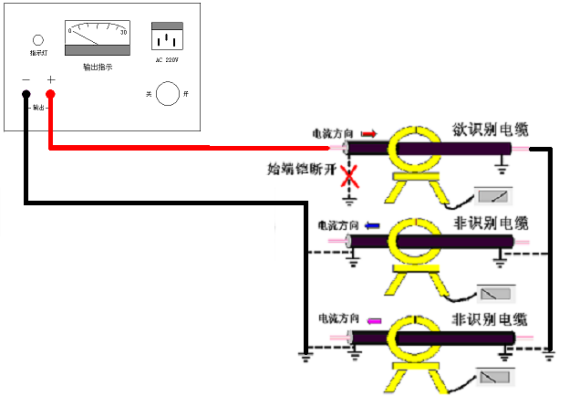

　?、? 在測試現場，用卡鉗逐條卡住電纜束中的每條電纜。當卡住某條電纜時，(卡鉗箭頭始終指向電纜終端)接收機表頭順時針呈周期性擺動，極性指示燈呈現亮、滅周期性變化，此電纜即為要尋找的電纜。而卡住別的電纜，表頭呈逆時針周期性擺動，但極性指示燈不亮　　

測試步驟三 識別工作判別

　　警告：為確保人身安全，對已確定的電纜，在維修開鋸前，一定要扎釘試驗。

　　2、耦合法(帶電識別)

　?、?接發射源：

　　發射卡鉗的紅、黑兩個接線插頭接在發射源對應的兩個紅、黑接線柱上，將發射卡鉗卡在被識別電纜上。發射卡鉗上的箭頭指向電纜終端。

　?、?核對方向：

　　在距發射卡鉗兩米(左右)以外的被識別電纜上，用接收卡鉗卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端。此時接收機電流表指針一定是向右偏轉，同時有聲光指示。如果將接收卡鉗的箭頭指向發射源端，將不會有聲光提示，而且電流表頭指針向左偏轉。此時可將接收機拿到現場使用，注意卡鉗箭頭方向始終指向電纜終端。

　?、?識別：

　　在識別點，用接收卡鉗對各條電纜進行識別。在進行識別時，一定要將接收

　　卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測。在被識別電纜上，接收機表頭指針一定是向右偏轉，同時聲光報警。而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警。當接收卡鉗卡住某一電纜時，接收機電流表頭指針向右偏轉，同時有聲光報警提示的，就是要尋找和識別的那條電纜。　　

帶電電纜識別工作判別

　　三、注意事項

　　1、本儀器屬于精密設備，在運輸和使用過程中，一定要輕拿輕放，以免損壞。

　　2、儀器使用前，需仔細閱讀使用說明書，核對電流方向。
