華意電力是一家專業研發生產直流高壓發生器的廠家，本公司生產的直流高壓發生器在行業內都廣受好評，以打造最具權威的“直流高壓發生器“高壓設備供應商而努力。  便攜式直流高壓發生器采用了九十年代新技術、新材料和新器件，具有輸出功率大、體積小、重量輕的特點，有可靠的過壓、過流及零位合閘保護功能，帶0.75倍電壓鎖存功能，并配有時間繼電器，能在試驗中設置定時聲訊報警。整個儀器便于攜帶，操作方便，安全可靠，特別適用于電力部門現場試驗。

面板說明

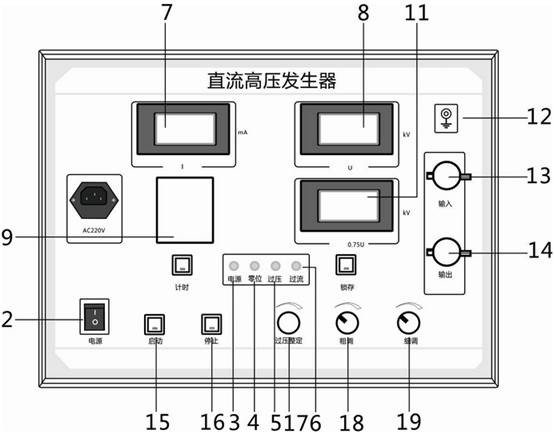

  本產品由控制箱和倍壓裝置兩部分組成，其控制面板布置如圖2所示。

操作方法及步驟

1．操作前準備

  將控制箱的信號輸出電纜插座13和測量輸入插座14與倍壓裝置電纜插座用專用電纜連接好，使用前檢查其完好性，聯接電纜不應有短路和斷路；倍壓筒應無凝露現象；用2.5mm2以上的銅線將控制箱接地與倍壓裝置接地端連接起來并可靠接地。

2．水阻的安裝說明

1）在每次試驗前將水阻有氣孔一端擰開，將水加至淹沒導電桿2/3以上，有氣孔的一端朝上。

2）試驗完畢后將水倒掉，待下次試驗前重新灌入。

3．電壓整定值校準

1）插上電源線，打開控制箱電源開關2 ，電壓顯示表8及電流顯示表7 ,以及0.75倍電壓顯示表11顯示均為零值。

2）將電壓整定按扭17順時針旋到底,電壓粗調旋鈕18及電壓細調旋鈕19反時針旋轉至零位，零位指示燈4 亮。

3)輕按“啟動”按鍵15，“電源”指示燈3（紅色）亮。如按“啟動”按鍵15，紅色指示燈不亮,說明電壓粗調和細調不在零位,則將電壓粗調旋鈕18和細調旋鈕19反時針旋到零位,紅色指示燈3亮。

4)順時針旋轉電壓粗調旋鈕18，當電壓接近所需電壓值時，再旋轉電壓細調旋鈕19至所需電壓為止，這時電壓顯示值單位為kV，電流顯示值單位為mA。

5)反時針調節電壓整定旋鈕17，使高壓關斷，此時紅色指示燈3滅，“過壓”指示燈5 亮。明此時儀器按所要求的輸出電壓整定，即輸出到達所需電壓值時自動切斷高壓，過電壓保護。如整定旋鈕不調整，每次電壓值只能升到整定電壓值。如需電壓升到額定值，則必須將過壓整定旋鈕順時針調至最大。

4．測試

（1）在高壓輸出端子和地接線柱之間接入試品。

（2）打開電源開關2 ，輕按“啟動”按鍵15，“電源”指示燈3（紅色）亮，緩慢調節電壓粗調旋鈕18和電壓細調旋鈕19進行測試。測試時電壓顯示表8指示試驗電壓值，單位為kV；0.75倍電壓顯示表11指示試驗電壓值的75％，單位位kV；電流顯示表7指示試驗電流值，單位為mA。

（3）在試品測試過程中按下0.75倍電壓顯示鎖存按鍵20，則0.75倍電壓顯示表11顯示值鎖定，維持顯示值不便，這樣在做氧化鋅避雷器試驗時很方便地可作為參考電壓。

（4）在任何時候按下定時開按鍵10 ，則啟動時間繼電器9 ，在計時到達預設的時間時，蜂鳴器發出報警訊響。

（5） 在試驗過程中，如果負載電流超過儀器額定輸出電流的0－10％時，“過流”指示燈6亮，過流保護，防止損壞試品和儀器。

直流高壓發生器工作原理：

特點：

ZGS直流高壓發生器還具有體積小、重量輕、便于攜帶、操作方便，連續可調安全可靠等特點，適用于：

1、 供電部門現場直流高壓試驗，例如；電力電纜直流耐壓和泄漏試驗，磁吹避雷器和氧化鋅避雷器電導電流和1mA參考電壓試驗。

2、 可作激光電源，還能用于靜電噴涂、靜電織絨等場合。

3、 其它需要直流高壓的場合。

操作步驟

l、首先檢查操作箱和倍壓筒是否完好和清潔，AC220V電源線和連接電纜不應斷路或短路。

2、將操作箱和倍壓筒用專用電纜連接好，并留有足夠安全的距離。然后，與試品避雷器或者其它負載相連，同時，還應將放電棒接地線連接好。 切記將倍壓筒、操作箱、被試品、放電棒接地！

3、檢查全部電路連線，并確認無誤后，進行下述空載試驗。

4、將電源開關置于“分”位置，將高壓輸出調節旋鈕逆時針旋到底，合上電源開關，表頭有顯示，按合閘按鈕，聽見“啪”聲，表示繼電器合上，并有輕微振蕩聲，順時針緩緩調節輸出旋鈕，調至所需電壓值。如果需要使用過流、過壓保護功能，請將過流、過壓保護調節旋鈕置于相應位置。

5、過壓保護功能：當用戶在做試驗時為了保證該機不被損壞，當負載電壓超過該機額定輸出電壓時，防止過電壓損壞設備，可采用過壓保護來防止這種情況發生。首先按要求進行接線后，將試品斷開，空載升壓至所需保護電壓值，緩慢調節過壓保護旋鈕，一直到該機產生保護，過壓指示燈亮，然后將輸出調節旋鈕歸零，關掉電源，放電后進行試品連結，再進行升壓試驗。

6、過流保護功能：當用戶在做試驗時，為了保證該機不被損壞，當負載電流超過該機額定輸出電流時，這時過流保護動作，高壓無輸出，同時過流指示燈亮。這時應關掉高壓和電源開關，查清原因后再進行試驗。
