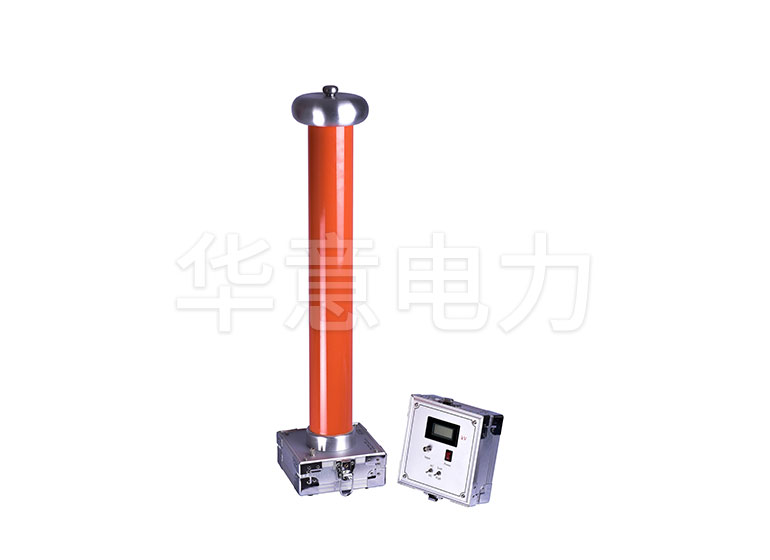

交直流分壓器用于電力系統及電氣、電子設備制造部門測量工頻交流高電壓和直流高電壓，是阻容等電位屏蔽分壓式高壓測量裝置。主要用于脈沖高壓，雷電高壓，工頻高壓的測量。

使用說明：

1．打開鋁合金箱，取出分壓器筒、均壓球、專用數字測量儀表及專用電纜線。

2．將有底座的分器筒安全可靠放置，依次裝上第二節分壓器筒及均壓球。

3．在分壓器底座“地線”接線柱上牢固地接上地線。

4．將被測高壓引線與分壓器頂端均壓球牢固連接。

5．將專用電纜線的一端插入分壓器的輸出孔中，另一端插入測量儀表的電壓測量孔中，注意插緊接牢。

6．根據所需測量的高壓，選擇測量儀表所擲位置。

7．加載高壓并記錄數據。

8．降壓一段時間后，直到測量儀表顯示為零時，主可拆除實驗線路。

更換電池打開低壓顯示表，如發現液晶顯示模糊，或沒有反應，說明該儀器內部電池電壓偏低，需要更換。具體步驟如下：

1. 按Power開關關閉低壓顯示表電源。

2. 把低壓顯示表面板上的四個螺絲擰下，把面板提起。

3. 把電池盒上的螺絲擰下，電池盒蓋打開，更換9V電池（注意電池正負極性）。

注意：

1. 本設備使用時周圍不得有任何雜物，以免影響測量精度；

2. 嚴格注意保持操作距離，確保操作安全；

3. 檢查各部位連接可靠，特別是地線的牢固連接；

4. 測量完畢后直至儀表顯示為零方可進入現場；

5. 直流高壓測量完畢后，儀器必須放電；

6. 嚴禁超壓使用，并注意表面的清潔；

7. 輕拿輕放，切不可碰撞、擠壓等；
