華意電力是一家專業研發生產直流高壓發生器的廠家，本公司生產的直流高壓發生器在行業內都廣受好評，以打造最具權威的“直流高壓發生器“高壓設備供應商而努力。 試驗變壓器又稱分壓器，它是發供電設備、各種電工產品及絕緣工具材料抗電強度試驗的必備設備。
華意電力生產的直流高壓分壓器系列，徹底改變了老式試驗變壓器笨、大、重的落后狀況，在裝上配套生產的高壓硅堆后能提供直流高壓試驗電源，配以控制箱（臺）、自動保護微安表、球隙等附屬設備，特別適用于現場測試，使繁重的工作變得方便、迅速、輕松靈活，效率大為提高。因此，深受電力系統和大型廠礦高壓試驗人員的歡迎。
結構
本系列產品，由于在設計構思、材質選擇及工藝流程都是全新的，所以在不降低性能的情況下，盡量減小體積減輕重量。
本系列產品，利用先進的生產設備，采用線圈繞組環氧真空澆注及用優質冷軋硅鋼卷繞的CD型鐵芯，有效地削弱了漏磁，做直流耐壓試驗不需外接硅堆，只需將我公司配套的直流高壓硅 堆旋裝在高壓端既可得到直流。

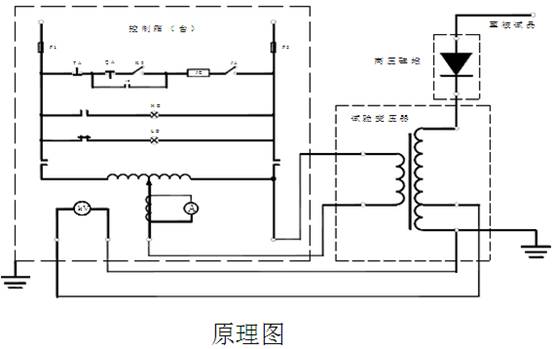

工作原理
本系列產品輸入電壓為200V或400V接入配套的控制箱（臺），經自耦調壓器調節輸入電壓至試驗變壓器初級繞組（低壓），利用電磁感應原理，在次級繞組（高壓）按其與初級繞組匝數之比可獲得同等倍數的輸出高壓，從零伏連續可調到額定的最高值。在作直流耐壓及泄漏電流測試時，只要把高壓硅堆旋裝在高壓輸出端，即可取得直流高壓，其幅值是工頻高壓值的1.414倍。
使用方法
1、單臺使用
1）試驗前，應將試驗變壓器的高壓尾“ ┻ ”端可靠接地， 否則將危及人身與設備的安全。
2）操作前必須熟悉試驗變壓器與電源控制箱的電氣原理及使用方法。
3）按接線圖接線。
4）準備工作和安全措施就緒，空試一次設備。
5）接上被試品。
6）合上電源，控制箱(臺)電源指示燈亮。
7）按下合閘按鈕，合閘指示燈亮。
8）順時針均勻加壓，注視電壓表到達的階段電壓幅值及被試品情況直至額定試驗電壓。
9）持續規定耐壓時間并注視電流表及被試品。
10）耐壓時間到，注視kV表并迅速將調壓器回零。
11）用放電棒經電阻放電，然后直接接地放電。
12）高壓部分可能被充電部位一一放電，改變或拆除高壓線引線，至此一次(相)試驗終止。
結構介紹

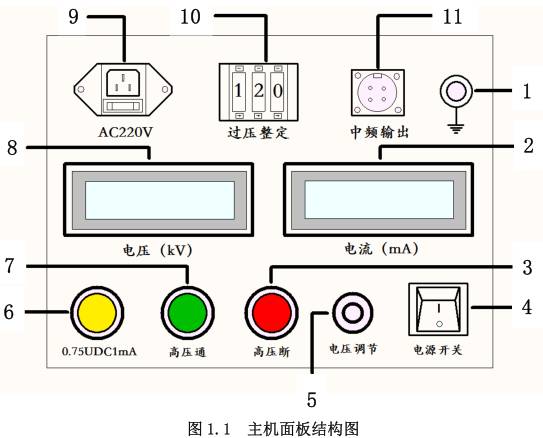

主機面板如圖 1.1 所示，圖中標注如下：
1.接地端子 2.數顯電流表 3.高壓斷按鈕（紅燈）
4.電源開關 5.電壓調節電位器 6.0.75UDC1mA 按鈕（黃燈）
7.高壓通按鈕（綠燈） 8.數顯電壓表 9.電源插座
10.過壓整定撥盤 11.中頻輸出接口

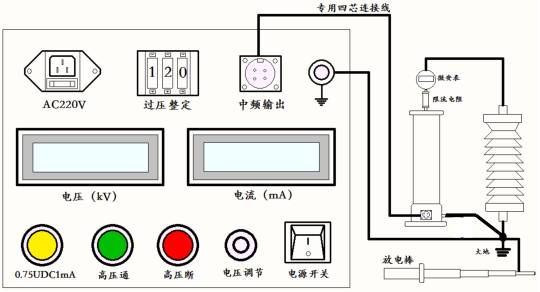

試驗回路連接示意圖
主機面板功能說明
接地端子：主機接地端子與倍壓筒接地端子及試品接地聯接為一點后再與接地網相連。
數顯電流表：數字顯示直流高壓輸出電流。
高壓斷按鈕（紅燈）：紅燈亮，表示電源已接通及高壓斷開。在綠燈亮狀態下按下紅色按鈕，綠燈滅紅燈亮，高壓回路切斷。
電源開關：向上按，電源接通，紅燈亮，反之為關斷。
電壓調節電位器：該電位器為多圈電位器。順時針旋轉為升壓，反之為降壓。此電位器具備控制電子零位保護功能，因此升壓前必須先回零。
0.75UDC1mA 按鈕（黃燈）：此功能是專門為氧化鋅避雷器快速測量0.75UDC1mA 用。綠燈亮?xí)r有效，按下黃色按鈕后黃燈亮，輸出高壓降至原來的75%，并保持此狀態。按下紅色按鈕，黃燈、綠燈均滅，高壓切斷并退出 0.75倍狀態。
高壓通按鈕（綠燈）：高壓接通按鈕、高壓指示綠燈亮。在紅燈亮的狀態下，按下綠色按鈕后，綠燈亮紅燈滅，表示高壓回路接通，此時可升壓。注意此按鈕須在電壓調節電位器回零狀態下才有效。如按下綠色按鈕，紅綠燈均亮，但松開按鈕綠燈滅紅燈亮，表示機內保護電路已工作。
數顯電壓表：數字顯示直流高壓輸出電壓。
電源插座：將隨機配置的電源線與電源輸入插座相聯。(交流 220V±10％，插座內自帶 3A 保險管。)
過壓整定撥盤：用于設定過電壓保護值。撥盤開關所顯示單位為 kV ，設定值為試驗電壓 1.1 倍。
中頻輸出接口：用于主機與倍壓筒部分的聯接。
