交直流阻容分壓器原理簡單，用途廣泛，相信很多人對它不陌生，可用于交直流高壓的采集與監測，根據用途將分壓器分為兩種類型：①阻容式分壓器 ②電容式分壓器，相比而言，阻容式分壓器性?xún)r(jià)比更高，用于常規電壓測量與監測是完全沒有問題，而電容分壓器電壓高，穩定性好，主要在計量院、高壓所等要求比較高的場景，交直流分壓器也可對脈沖高壓，雷電高壓的測量，當然電容分壓器的功能就更全面了。

　　我們要計算變比之前，要理解一個概念“分壓比”，分壓比泛指一次電壓與二次電壓之比，是變比專業的術語，兩者之意完全相同，我們舉例說明一下：　　

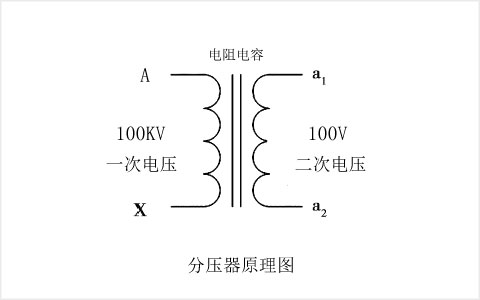

　　上圖是引用與互感器工作原理圖，AX為高壓側，a1a2為低壓測，電壓由A端口引入分壓器頂部，高壓尾接地，電壓流經高壓采樣電阻、電容之后進入低壓臂，然后通過信號線引入高壓顯示儀表顯示。

　　經過上述分析，如何計算就應該很明確的，K=U1 / U2，U1所代表的一次電壓，U2代表二次電壓，不管高壓電壓多高，只是它們的絕緣方式和要求不同，但是計算方法是不變的，分壓?jiǎn)卧?jīng)過一次性密封成型后，變比就定型了，是不能發生變化的，需要注意的是，在某些應用場景，變比是可變的。

　　校驗分壓器的方法主要有兩種，①比較法，②低電壓標準校高電壓分壓器(低校高)，比較法是一臺標準分壓器與被測分壓器進行比較，計算相對誤差，而低校高是低電壓校驗高電壓取線性關系，如果在沒有標準的情況下，可以用準確度較高的低壓分壓器作為標注校驗電壓較高的分壓器變比和誤差，兩者相比，比較法測量比較直觀而且效率高，也是目前比較推薦的的測量方法。

　　1.使用前，嚴格按照安全距離操作，避免電擊;

　　2.接線過程中檢查各部位聯接可靠，特別是地線的有效連接。

　　3.測量完畢后直至儀表測量顯示為零方可進入現場拆卸、裝載。

　　4.分壓器嚴禁過壓使用，并注意表面的清潔，不使用時應放在陰涼干燥處。
