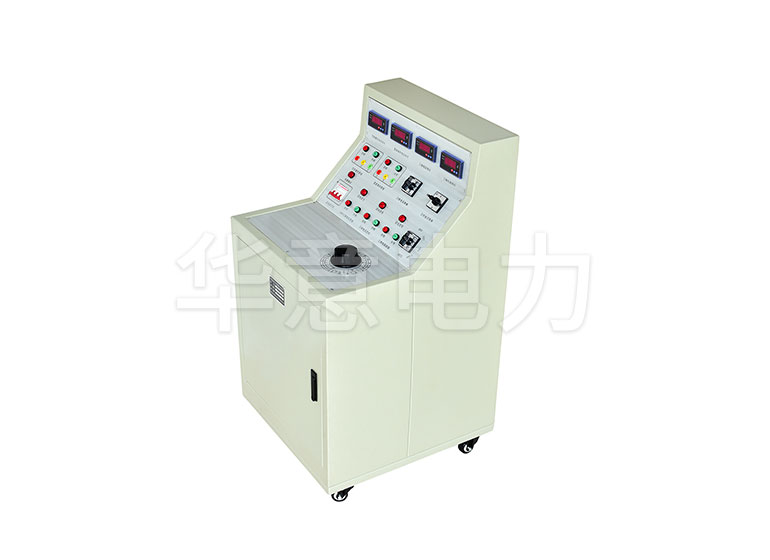

開關柜通電試驗裝置用于高低壓開關柜生產廠家對所生產的高低壓開關柜進行出廠前的各項通電試驗。它能提供各種交、直流電源，便于對開關柜的檢測，提高工作效率。

操作方法：

1、 三相四線交流電壓0-450V 可調輸出

（1）將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況；將調壓器手柄逆時針旋轉至零位?！?/span>

（2）以上準備工作完成后，按一下“交流操作電壓”單元的“合閘”按鈕，指示燈紅燈亮，該回路接通，再按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮，調壓器受電，順時針調節“輸出調節”三相調壓器手柄，同時觀察“交流操作電壓”的電壓表，直至所需電壓值；如果需要0-450V三相電壓輸出，將后接線板“三相0-380V輸出”接線柱旁邊空氣開關合上；如需交流操作電壓輸出，則將后接線板“交流操作電壓”接線柱旁空氣開關合上，將后接線板“交流220V”接線柱旁空氣開關合上，有0-220V交流電壓輸出。測試完成后，逆時針旋轉三相調壓器手柄至電壓為零，分別按下“分閘”按鈕；測試即告完成。

2、三相四線交流電流0-10A   可調輸出

將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況；將調壓器手柄逆時針旋轉至零位?！?/span>

（1）以上準備工作完成后，按一下“三相交流電流”單元的“合閘”按鈕，指示燈紅燈亮，該回路接通，再按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮，調壓器受電，順時針調節“輸出調節”三相調壓器手柄，同時觀察“三相交流電流”的電流表，直至所需電流值；旋轉“三相交流電流”轉換開關可分別讀三相電流，意注轉換開關在任何時候不應置于“0”位置；0-10A三相交流電流輸出時，還要合上后接線板上“三相交流0-10A”接線柱旁邊的空氣開關。測試完成后，逆時針旋轉三相調壓器手柄至電壓為零，分別按下“分閘”按鈕；測試即告完成。

3、直流0-260V  可調輸出

將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況；將調壓器手柄逆時針旋轉至零位。“

（1）以上準備工作完成后，按一下“交流操作電壓”單元的“合閘”按鈕，指示燈紅燈亮，該回路接通，再按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮，調壓器受電，順時針調節“輸出調節”三相調壓器手柄，同時觀察“直流操作電壓”的電壓表，直至所需電壓值。0-260V直流操作電壓輸出時，還要合上后接線板上“直流操作電壓”接線柱旁邊的空氣開關。測試完成后，逆時針旋轉三相調壓器手柄至電壓為零，分別按下“分閘”按鈕；試即告完成。

（直流有一個放電過程，一定要得等到電流表指示為零時再拆線）

4、三相交流100V   固定輸出

（1）將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況；將調壓器手柄逆時針旋轉至零位?！?/span>

（2）以上準備工作完成后，按一下“三相交流電壓”單元的“合閘”按鈕，指示燈紅燈亮，該回路接通，再按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮，同時觀察“三相交流電壓”的電壓表指示為100V，轉換“三相交流電壓”轉換開關，可讀出三相間不同的線電壓；100V三相電壓輸出時，將后接線板“100V固定輸出”接線柱旁邊空氣開關合上。測試完成后，分別按下“分閘”按鈕；測試即告完成。

以上四路輸出，相互聯鎖，每次只能輸出一路電源。

5、直流定輸出：12V、24V、36V、110V、220V

（1）將三相四線電源接入通電試驗臺，合上通電試驗臺面板上總電源開關，此時“電源電壓”電壓表指示電源電壓，轉換“電源電壓”轉換開關可觀察電源電壓平衡情況；將調壓器手柄逆時針旋轉至零位。“

（2）以上準備工作完成后，按一下下面板“輸出調節”單元的“合閘”按鈕，紅燈亮

（3）按照測試要求的電壓，將“直流固定輸出”轉換開關轉到指示不同電壓的位置，即輸出該數值的直流電壓。合上后接線板上“直流固定輸出”接線柱旁的空氣開關，直流電壓就輸出了。在不使用時將檔位轉到位置以免疏忽時能保證安全。

6、直接合上面板上總電源開關，再將后接線板上對應的空氣開關和上，就可得到固定的三相380V和單相220V電源。

華意電力是國內專業的電力承裝(修、試)資質及電力承試設備研發生產企，專業針對不同電壓等級的試驗需求，定制不同配置的電氣試驗產品。華意電力24小時為您服務：400-060-1718。
