1.概述

  直流高壓發生器用于提供直流高壓源，用來檢測電力器件的電氣絕緣強度和泄漏電流，主要適用于電力、工礦、冶金、鋼鐵等企業動力部門對氧化鋅避雷器、電力電纜、變壓器、發電機等高壓電氣設備進行直流耐壓試驗。直流高壓發生器采用中頻倍壓電路，新型直流高壓發生器應用 PWM 脈寬調制技術和大功率 IGBT 器件，根據電磁兼容性理論，采用特殊屏蔽、隔離和接地等措施。

2.外觀與通電檢查

  測試儀外觀應完整無破損，不允許有影響計量性能和安全性能的外觀缺陷；制造廠名或商標、儀器名稱、型號規格、出廠編號等標識應清晰；供電電源電壓、頻率標志、額定輸出電壓、額定輸出電流應清晰；儀器附件、連接導線、電源線、接地線應齊全；應有專用的接地端鈕，且有明顯的接地標識。如被校準直流高壓發生器技術條件有預熱要求時，應先預熱后再按要求進行該項試驗。開機后，應能正常工作，報警復位鍵能正常工作；開關、按鍵、顯示屏（或數碼）正常工作。

3.電壓誤差

3.1 直流高壓分壓器法

  使用標準分壓器與低壓直流數字電壓表作標準，按圖1連線。

  圖中：B——被校直流高壓發生器；F——標準分壓器；V——低壓直流數字電壓表。

圖1 直流高壓分壓器法示意圖

  將標準器與被校直流高壓發生器的高電壓端對應連接，保證高壓端連線與標準器柱體所成角度不小于90° ，標準器與被校直流高壓發生器接地端可靠接地。

3.2 直流高壓表法

  使用直流高壓表作標準，按圖2連線。

圖中：B——被校直流高壓發生器；V——直流高壓表。

圖2 直流高壓表法示意圖

3.3 校準點選取與誤差計算

  對于測量顯示為數字式的直流高壓發生器，校準點為被校直流高壓發生器額定電壓的 10%至 100%。均勻選取 10 個點，對被校電壓在其上升與下降過程中各校準一次。如果被校直流高壓發生器的技術條件還規定了其它工作電壓范圍，則還應增加相應的校準點。對于

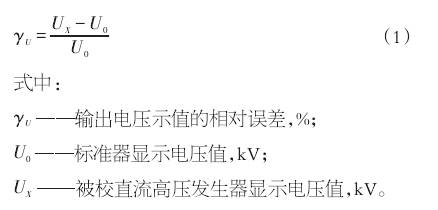

  測量顯示為指針式或光標式的直流高壓發生器，校準點為被校直流高壓發生器標有數字的有效刻度點。校準多量程的直流高壓發生器時，可根據用戶的實際工作需要，只校準某一個量程，或校準幾個量程在校準證書中明確標明。測量顯示為數字式的高壓發生器，電壓示值誤差用相對誤差表示，見式（1）。

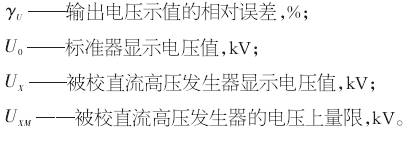

  測量顯示為指針式和光標式的，電壓示值誤差用相對誤差表示，見式（2）。

式中：
