電纜識別儀信號發生器由交流電源供電，它對已斷電的、要識別的電纜加上固定周期單極性的直流脈沖。發生器輸出線連在電纜芯線和接地點或地釘上，該電纜線鎧裝與大地斷開，芯線在遠端與接地點或地釘相連，該回路可傳導脈沖電流，它電纜識別儀的工作原理可由識別儀上的表頭讀出，電流大小由環路電阻決定，環路電阻應盡可能小。

　　儀器供電

　　傳感器是一電流變換器，鉗口內部尺寸為120mm。當電流流過測試電纜，在傳感器內感應出電壓，電壓幅度由電流強度決定，其極性由電流方向決定。　　

　　安全測試

　　一定要進行以下安全測試，以避免造成人員傷亡或損壞電纜識別儀及其它設備。使用電纜識別儀時，要對被測電纜進行帶電檢查，并確保該電纜處于無電狀態。將這些帶電部分用絕緣材料進行安全保護。

　　準備測試

　　1、主機準備

　　連接：

　　1)在進行測試工作之前，將被測電纜斷電，其周圍環境應處于安全狀態。

　　2)發生器與被測電纜相連，紅色夾子與被識別電纜的一根芯線或幾根芯線連到一起。將黑色夾子與地釘相連。

　　3)將電纜遠端的芯線與地釘相連。

　　4)將電纜兩端的鎧裝與地線斷開。

　　5)將電源線插入電源插座。

　　開機：

　　1) 打開主機電源開關，對主機供電。

　　2) 主機開始間斷向電纜發出脈動直流信號，輸出脈動電流信號為30A左右。

　　2、接收機準備

　　1)緩慢調節靈敏度旋鈕，使電表開始指示。

　　2)注意傳感器插入電纜的方向及接收機表頭擺動幅度的大小。

　　測試

　　1、設置測試回路

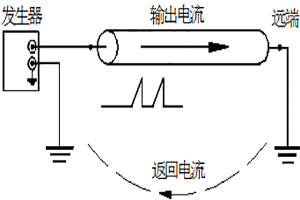

　　將紅色輸出插孔與要識別的電纜的芯線相連，將黑色輸出插孔與地相連，將電纜芯線在遠端與地相連。

　　輸出電流在電纜線中沿箭頭方向流向遠端，通過大地返回發生器，將被識別電纜的所有芯線連到一起，能得到較清楚的信號。

　　2、儀器校準

　　校準接收機時，要在始端處用傳感器卡住電纜(接近發生器)，箭頭指向電流方向，即指向電纜遠端，然后在需要檢測處用相同的接收靈敏度進行檢測，用傳感器將每一根電纜都卡一遍，箭頭方向指向電纜遠端，當卡住需要識別的電纜時，接收機表頭顯示讀數為4-6格，且向右偏擺。
