●控制箱上的顯示燈、開關、旋鈕等已標清楚，看此操作說明時請參照控制箱的面板上元器件名稱使用。

●高壓塔底盤側面有七芯插座為聯接控制箱電纜之插座，底盤側面有銅接線柱為接地端子作連接地線用。

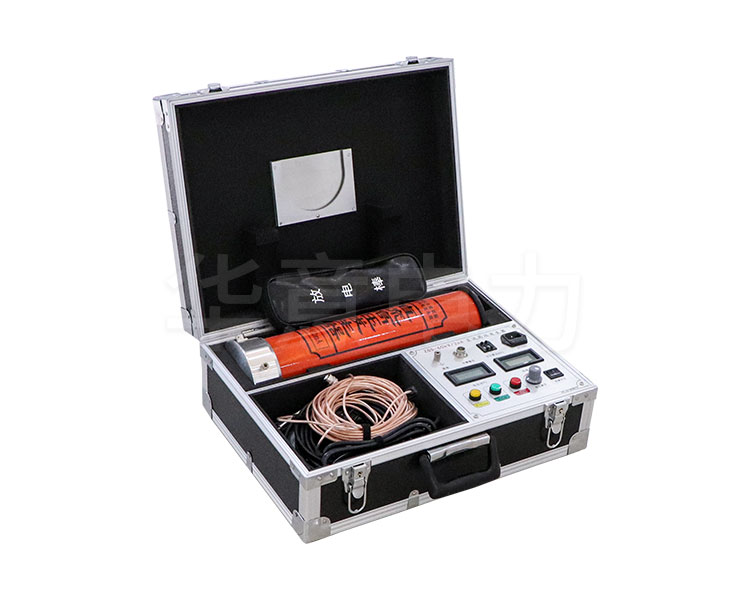

●直流高壓發生器隨附有高壓屏蔽電流表為數顯微安表，表頂端上的插孔為連接被試品的線插孔，同時也作為電源開關，不用時請拔掉插頭，就自動關閉電源。換電池時請將上蓋鏍絲打開，換好后請扣好蓋用鏍絲擰緊。扁園表換電池時打開后蓋。

1、將控制箱面板上的接地端子與高壓塔的接地接線柱用接地線連接在一起并與現場或試驗室的地線接牢。為保證您與設備的安全，請務必反復檢查地線，確保各部接地良好。

用提供的七芯電纜連接控制箱與高壓塔，電纜兩端為同樣的快速航空插頭，注意用插頭側面豁口對準插座內側粗凸部分插入并順時針擰緊。（可用電纜任一端連接控制箱或高壓塔）接好電源線，電源為單項交流220V，工頻50HZ。

2、直流高壓發生器打開電源開關，此時電源開關燈（綠）和面板表亮。則高壓指示燈(綠)亮，如高壓提示蜂鳴器處在開的位置，則鳴叫以提示操作者在加高壓，此時，順時針旋轉高壓輸出調節鈕，則升高壓，電壓表顯示為負載試品上的電壓KV值，電流表則顯示試品上流過的電流與所有泄漏電流之和，但不包括內置高壓分壓器的電流。電流以微安單位UA值。

如果打開電源開關，高壓顯示燈（綠）不亮，且故障顯示中"回零"燈（紅）亮時、則表示高壓輸出調節鈕未在零位上，請逆時針旋轉此鈕至"零位"上，并將微調電壓旋鈕回到零位上，些"回零"燈滅，再順時針調節即可升壓。

3、直流高壓發生器若不需要額定輸出電壓范圍內的調壓保護時，要把過壓保護整定鈕順時針旋至 大值。此時，當輸出電壓超過額定輸出電壓時即自動保護，切斷高壓。若要求在額定輸出電壓范圍內進行調壓保護時，請空載升壓按以上步驟升壓到預定的保護電壓上，再將過壓保護整定旋鈕慢慢逆時針旋轉到所需要的電壓上，作過壓保護動作，"過壓"指示燈亮，保持過壓保護整定旋鈕就定于此位置上，將升壓旋鈕回到零位上，關閉電源。接上試品，則以后升壓超過預定電壓時即自動切斷高壓。

4、直流高壓發生器當發生過壓、過流等故障時，高壓自動切斷，高壓顯示燈（綠）滅，蜂嗚器停止鳴叫，相應故障指示燈亮，說明試品已短路，若要重新啟動時，應將高壓輸出調整鈕回零位上，微調旋鈕同樣在零位上，再關電源開關，然后再打開電源開關，才能切除保護重新升壓。

●正常工作關機時，應先將高壓調整旋鈕逆時針回到零位上，再將微調電壓旋鈕回到零位上， 后關電源開關。

●電源開關兼用于保護重置開關，故當故障顯示燈（回零顯示燈除外）亮后應關閉電源開關再打開才能解除保護，重新升壓。

5、負載為大容性負載時，為避免充電電流過大而觸發過流保護，請適當放慢升壓速度。試驗完畢后，將輸出電壓調整鈕逆時針旋至零位上，此時電壓表仍顯示試品上的電壓值，請等試品通過高壓塔放電至20KV以下時再用接地棒放電，以確保安全。
