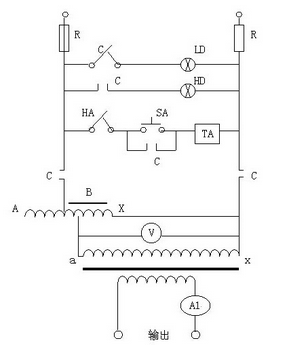

大電流發生器工作原理圖如下：

　　定義：

　　全自動大電流發生器是電力、電氣行業在調試中需要大電流場所的必需設備，該裝置具有使用維修方便、性能優越使用安全可靠、外型結構美觀、堅固耐用、移動方便等特點。是供電企業、大型工廠、冶金、發電廠、鐵路等需要電力維修部門的必備設備。采用先進的微電子處理技術，全部使用過程可提前進行設置，全中文界面，操作簡單明了。全部測試項目設定后自動進行測試，無須人工干預。

　　用途：

　　電流發生器采用進口高導磁材料、設計精巧、具有體積小、耐電動力強、方便使用的特點該系列大電流發生器是各行各業在電氣調試中需要大電流場所的必需設備，適用于頻率50HZ開關、電流互感器和其它電器設備的電流負載試驗及升溫試驗。

　　該系列產品由操作臺及升流器兩部分構成，具有輸出電流無極調整、電流上升平穩、負荷變化范圍大、工作可靠、操作簡便安全等特點，也可作為工礦企業進行升流或溫升試驗的電流源設備。配有互感器，能方便地讀取試驗電流值。

　　使用環境：

　　1、工作電源：220V/380V ±10% 50HZ2、環境溫度：-10℃～40℃3、產品周圍應無嚴重影響變壓器絕緣的氣體蒸氣，化學性沉積灰塵、污垢及其它爆炸性介質的場所。

　　注意事項：

　　1.測試工作不得少于兩人，一人操作，一人監督操作，以確保安全。

　　2.外殼必須接地，不要因為低電壓而忽視預防人身的安全事故。儀器必須有良好接地，使用中升流變壓器和操作臺必須可靠接地，以保證安全。

　　3.升流器次級至被試品導線不宜太長、截面積要足夠(電流密度可按6-8A/mm考慮)接觸面要處理干凈(可用細紗布打亮)，否則接頭發熱，甚至電流升不到額定值。

　　4.工作前先檢查電源有足夠的容量否則電源線發熱及電壓降低影響正常工作。

　　5.工作現場不應有易燃物。溫升試驗則應準備足夠的滅火器材。

　　6.連續性(升溫)試驗，現場應有人值班。并定時檢查升流源設備、導線、接頭發熱情況，作好記錄。由于電網電壓的變動，注意調節TD，以便維持額定試驗電流。試驗過程中，一旦發現不正常現象，應立即切斷空氣開關電源，查明原因后再進行試驗。試驗完畢，必須將調壓器回零，按空氣開關切斷電源，切斷工作電源，方向拆除試驗接線，以保證安全。

　　7.試驗工作應遵守電業安全工作規程有關規定并制定切合實際的安全措施。儀器是為短時間的工作而設計的，所以不允許長時間在額定容量下工作，特別不允許超過額定電流運行，以防過熱。
