環路電阻測試儀又叫鉗形接地電阻測試儀、接地回路鉗表、鉗形環路電阻測試儀，廣泛應用于防雷檢測、電力、電信、氣象、油田、建筑及工業電氣設備等的接地電阻測量、回路電阻測量。在測量有回路的接地系統時，不需斷開接地引下線，不需輔助電極，安全快速。能測量出用傳統方法無法測量的接地故障，能應用于傳統方法無法測量的場合。那么環路電阻怎么測?您知道環路電阻測試儀使用方法么?

　　一、 環路電阻測試儀使用方法：

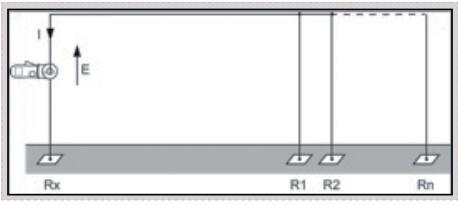

　　下圖說明測量一個回路電阻，一般而言，包含：

　　?接地連接Rx ?接地

　　?與電阻Ri的幾個接地連接

　　?—條保護接地線讓所有這些接地一起形成一個回路

　　地組表的測試頭具有兩個功能：

　　?接地鉗表利用繞組的E電源產生交流電壓 ?再接收繞組的測量電流，歐姆定律：l=E/Z　　

　　用于區別電阻和電感，以及把阻抗換算到網絡頻率，例如：‘‘低頻"。此法在測量包含一個微小電阻 的阻抗時，特別有用。

　　更廣泛的說，此原理可用于搜尋故障接地，其回路電阻是由以下組成：

　　? Rx (尋找的數值);

　　? Zgroimd (—般都很小，低于1 C2 );

　　? R, // R2 ...II Rn (不重要：在并聯多個接地的情況下);

　　^protective ground wire (—般都很小，低于1 C2 );

　　^loop -^x+ Zground + (R "R "."R ) + ^protective ground '

　　近似地可以將ZI(OTP看出RX。

　　假如此數值很高，強烈建議您檢查相關的接地連接。
