RLC電路發生串聯諧振的條件是：信號源頻率＝RLC串聯固有頻率；或者復阻抗虛部＝0，即ωL—1/ωC＝0 由此推得ω＝1/√LC，這就是RLC串聯電路固有頻率。

特點：諧振時電路呈現純電阻態；電壓與電流同相位；復阻抗模為最小值即為R；電路電流達到最大值；電感與電容上電壓有效值相等且相位相反；串聯諧振電路品質因數Q＝ωL/R＝1/RωC；通頻帶BW＝諧振頻率ω/Q品質因數。

在電阻、電感及電容所組成的串聯電路內，當容抗XC與感抗XL相等時，即XC=XL，電路中的電壓u與電流i的相位相同，電路呈現電阻性，這種現象叫串聯諧振。當電路發生串聯諧振時電路的阻抗Z=√R^2 +(XC-XL)^2=R，電路中總阻抗最小，電流將達到最大值。

在諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即脫諧（電容量變化，不滿足諧振條件），回路電流迅速下降為正常試驗電流的1/Q。

而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

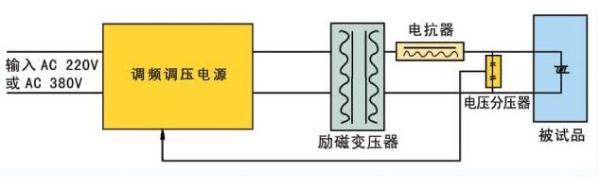

與傳統的試驗變壓器相比，優點在于變頻串聯諧振試驗裝置體積小，重量輕，易搬運，操作簡單，非常方便現場使用及搬運（體積與重量約為傳統試驗變壓器的1/10～1/30），而且是分件式設計，便于根據現場需求靈活配置電抗器的個數，大大降低了勞動強度，提高工作效率。
