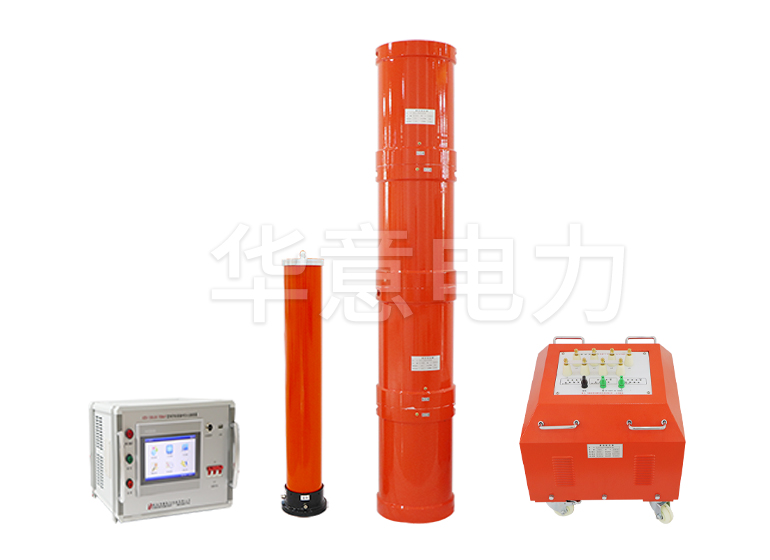

變頻串聯諧振耐壓裝置發生諧振的特點
發布時間：2022-07-15 17:10:29
瀏覽次數：4245
在具有電阻R、電感L和電容C元件的交流電路中，電路兩端的電壓與其中電流位相一般是不同的。如果我們調節電路元件(L或C)的參數或電源頻率，可以使它們位相相同，整個電路呈現為純電阻性。電路達到這種狀態稱之為諧振。
串聯諧振的特點：
(1)諧振發生時,因感抗XL等于容抗XC,所以,阻抗達到最小值,電路呈電阻性。
(2)在電壓U不變的情況下,電路中的電流I達到較大值。
(3)由于諧振時XL=XC,所以UL=UC,而UL和Uc的相位相反,相加時互相抵消,所以電阻上的電壓等于電源電壓。
串聯電路諧振時具有某些特點,了解諧振現象可以利用這些特點,又可防止某些特點所帶來的危害。LC諧波濾除裝置就是利用串聯諧振的特點,分別慮除主要各次諧波.在普通無功補償裝置中應避免串聯諧振，這是因為,當串聯諧振發生時,電容元件上的電壓將增高,可能導致電容器絕緣層被擊穿。
但在無線電工程中,利用串聯諧振現象的選擇性和所獲得的較高電壓,可將所需要接收的信號提取出來，檢舉對LC選頻諧振回路中的品質因數Q,
它的定義是:Qo=WoL/r,
Wo是回路的諧振頻率,r是電感L的消耗電阻。
