倍頻感應耐壓試驗是一種用于檢測電力設備絕緣性能的重要方法，其核心在于通過施加高于額定電壓的測試電壓，檢查設備的層間、匝間及段間的絕緣狀態。下面將詳細闡述倍頻感應耐壓試驗的方法步驟及其關鍵點：

試驗原理與目的

原理：利用磁路飽和特性，通過三倍頻發生器產生三次諧波電壓作為電源，從而在被測設備中感應出所需的試驗電壓。

目的：檢測變壓器和互感器的縱絕緣強度和耐壓水平，確保其安全可靠運行。

試驗設備與選擇

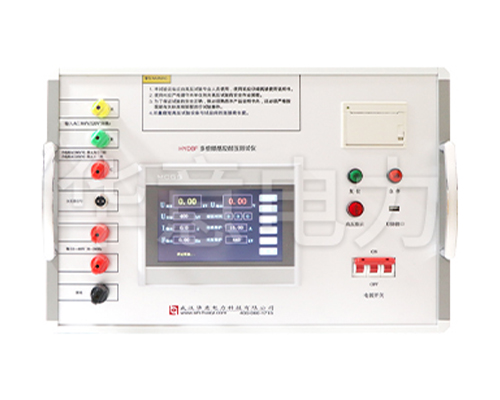

三倍頻發生器：選擇能產生100Hz~400Hz范圍內頻率的三倍頻發生器，利用其磁路飽和特性產出所需電壓。

串聯諧振試驗裝置：采用具有自動化、多重保護、輕便等特點的串聯諧振試驗裝置，增加試驗的安全性和便捷性。

試驗步驟與過程

接線：將三相380V電源連接至裝置輸入端子，被試品連接至輸出端子，并確保接地線正確連接。

參數設置：設定試驗頻率、電壓、過壓保護、過流保護及耐壓時間等參數，確保試驗的有效性和安全性。

開始試驗：根據設定參數，啟動自動或手動試驗，注意監控電流和電壓的變化，以及設備的狀態。

此外，在了解以上內容后，以下還有一些其他建議：

波形選擇：交流耐壓試驗的波形、電壓應符合實際運行情況，以確保試驗的有效性。

操作安全：試驗前必須進行非破壞性試驗，并確保操作人員了解所有安全規程，緊急情況下能迅速采取措施。

結果分析：對試驗結果進行詳細記錄和分析，比較試驗前后的絕緣電阻，判斷被試品是否合格。

總的來說，倍頻感應耐壓試驗是保障電力設備絕緣性能和安全運行的關鍵步驟。通過選擇合適的試驗設備、嚴格遵循試驗程序，并注意操作過程中的安全措施，可以有效地評估和確保設備的絕緣強度和耐壓水平。同時，合理的試驗電壓選擇和準確的結果分析也是保障試驗效果和設備安全的重要因素。
