錄波儀是針對自動轉換開關電器設計的集成了實時監測、事件錄波的智能儀表。監測裝置采用高性能MCU，基于RTOS操作系統，高效、可靠地實現了數據采集、處理、傳輸、存儲功能。

錄波儀配備上位機軟件包，可安裝于基于Windows操作系統的計算機， 如筆記本電腦、工程師站、DCS主機等。軟件包運行于Windows平臺，通過RS485連接監測裝置。提供實時監視、參數設置、通道校準、數據分析等功能。

產品別稱：波形記錄儀、錄波儀器、多通道暫態記錄儀、錄波儀。

注：1.產品外觀以實際產品為準，技術參數與型號如有變動，恕不另行通知。如有盜用或復印行為，將追究法律責任
　　2.了解更多華意產品信息請進入產品中心。服務熱線：400-060-1718

1、電氣隔離4路模擬量同步采樣：輸入信號處理通道全部采用電氣隔離，隔離耐壓3000VDC；

2、采樣頻率：模擬量同步采樣頻率：5kHz；

3、實時有效值計算：錄波儀對模擬通道進行無延遲的有效值計算，交流量RMS每20ms生成一點；

4、實時派生量計算：最多可定義8個派生量，包括頻率、有功、無功等多個類型。派生量計算無延遲；

5、對接入通道、派生量實時監視，多種故障啟動方式：在任何運行狀態下，根據用戶設置的啟動量、啟動方式、啟動值，實時監視接入量，一旦滿足啟動判據，即按用戶設置格式記錄波形，斷電可保持3~5秒用于記錄斷電波形。故障記錄總存儲容量32MB。如果連接了上位機（PC機），錄波儀即時通知上位機；

6、實時監測：實時諧波分析、實時波形顯示、矢量圖畫面；

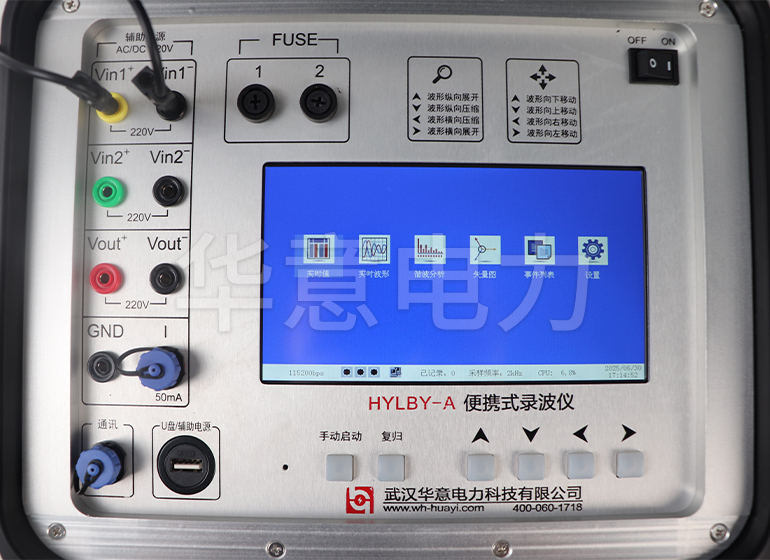

7、TTF顯示屏；分辨率為800×480；

8、串行口通訊 RS-485；

9、U盤記錄文件復制；

10、PC軟件運行于Windows平臺，通過串行口連接，提供實時監視、參數設置、數據分析等功能；
