真空開關真空度測試儀操作方法

發布時間:2016-05-24 09:00:00 瀏覽次數:4104

?使用方法

1. 將被測的真空管兩端斷電。

被測的真空管不必從開關柜上拆卸,但必須使真空管處于正常的斷開狀態,并打開真空開關進出線的刀閘;若真空開關還沒有裝上,也需要采取措施使真空開關動靜觸頭處于正常開距狀態,并將其置于絕緣良好的支撐架上,同時要注意磁控線圈的安裝位置,應安裝在滅弧室中間略偏動觸頭的位置。

2. 將被測的真空管按圖4與儀器接線(注:如使用繞線式磁控線圈,將扁平電纜沿真空開關繞三圈,然后對接)。

具體的操作為:先將儀器接地端接到大地上,再將磁控線圈通過磁場電流線連接儀器的磁場電壓正、負端,將高壓輸出端用高壓電纜連接到真空管的靜觸頭上,將離子電流輸入端通過離子電流線(屏蔽線)接至真空管的動觸頭上。

?

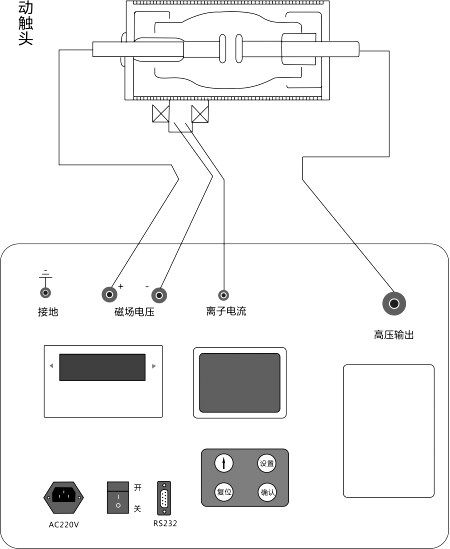

圖4 ??測試連線圖

3. 功能選擇

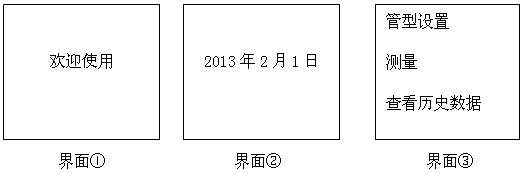

接線完畢后打開儀器電源開關,液晶屏將顯示如圖所示的界面①約3秒,隨后顯示界面②。這時可以通過“設置”鍵來移動光標選擇所需調整的年、月、日,然后按“↑”鍵來調節數字與當前的日期一致,調整完成后按“確認”鍵則進入界面3,這時可以通過“↑”鍵或“設置”鍵移動光標以選擇相應的功能,儀器將會根據所選擇的功能執行管型設置、測量、查看歷史數據等任務。

?

4.設置管型。

選擇“設置管型”功能后,按確認鍵,屏幕會進入設置管型界面。此時,按“↑”鍵或“設置”鍵即可進行管型設置,具體的管型設置參數表如下:

滅弧室直徑≤80mm ????????????1號管型

80<滅弧室直徑≤100mm ???????2號管型

100mm<滅弧室直徑≤110mm ????3號管型

110mm<滅弧室直徑≤130mm ????4號管型

5.真空度測量。

????在進行測量前必須先進行管型設置(參見第四步)。按確認鍵返回界面3,選擇“測量”按確認鍵,進行真空度測量,儀器的顯示如界面4:

?

????????????????????????界面④

其中××表示充電所需要的時間。當充電時間從60秒降到0秒后,儀器停止充電,隨即儀器輸出脈沖高壓并同時輸出脈沖磁場電壓。隨后屏幕上會顯示被測真空開關的真空度的值,測量結束后儀器將顯示界面5(此值為儀器測試3E-03Pa標準真空管的值)。

?

????????????????????????????界面⑤

????選擇執行“保存”命令可保存當前液晶顯示的數據,選擇執行“打印” 命令即可打印出當前液晶顯示數據,如果想再次進行測量,按“復位”鍵或者是按“↑”或“設置”鍵讓光標置于“返回”后,再按“確認”鍵儀器即可返回到界面3。

6.?測量結束后,關閉儀器電源,并等待5秒后方可拆線。

拆線時應先拆除與儀器相連的測試線,再拆除與真空管、磁控線圈的連線。

使用前請仔細閱讀說明書,以免誤操作

第三章 ?注意事項及其他

3.1?注意事項

1.?儀器外殼應可靠接地;

2. 為了提高測量準確度,測試前應將真空開關外表面擦試干凈;

3. 請正確選擇真空管的管型;

4. 測試過程中,高壓輸出端會輸出約20kV高壓,請保持其與人體及低壓線端的絕緣距離(建議與人體保持 0.5米以上距離) ,磁場電壓輸出端輸出約1600V高壓,請注意安全!

5.?儀器進行試驗時,接線應先連接磁控線圈、真空管的連線,然后再與儀器相連。測試完成后拆線應先拆除與儀器相連的測試線,然后再拆除與磁控線圈、真空管的連線;如在使用時忘記連接磁控線圈而直接按測量鍵時,應立即關閉電源,重新接好磁控線圈,請注意此時磁場電壓輸出端會有較高電壓,請接線時勿接觸導體部分,以免被電容上的殘余電壓擊傷。

6. 測量完畢后磁場輸出端仍可能有 40V左右的殘余電壓,請注意安全!

7. 測試過程中,若出現異常,請首先關閉電源,與廠家聯系,請勿自行打開機箱,謝謝合作!

3.2 裝箱清單

?

1.

主機

1臺

2.

附件箱

1套

3.

高壓測試線

1根

4.

離子電流線

1根

5.

磁控線圈

1個

6.

接地線

1根

7.

尺子

1個

8.

磁控線圈線

2根

9.

電源線

1根

10.

光盤

1張

11.

通訊線

1根

12.

打印紙

2卷

13.

說明書

1本

14.

檢驗報告

1份

15.

合格證

1張

?
