? 隨著我國國民經濟迅猛發展，電力電纜在全國的各工礦企業、事業單位得到了廣泛的應用，特別是近幾年城網和農網改造以來，城市美化日益突出，大量的架空線路下地，使得電纜的用量進一步加大。但是在供用電力電纜過程中，一旦發生故障，很難較快地尋測出故障點的確切位置，不能及時排除故障恢復供電，往往造成停電停產。對于配電運行維護人員而言，如何快速查找電纜故障點是一項必備的技能，以下是筆者根據電纜故障發生后分析查找故障點的順序進行的一些討論。

1.電纜故障巡視

? 按筆者實際電纜急修經驗，在電纜故障發生后，運行人員若對于電纜走向較為清晰，熟悉電纜中間接頭位置，一般會采取先對故障電纜進行巡視的方式，從外觀上初步看能否判斷到電纜的故障點。重點巡視包括：一是電纜路徑上是否有人開挖施工。二是電纜路徑上路基是否有塌陷或明顯地形變化。三是檢查有中間接頭位置，中間接頭是否異常等等。若能發現異常，基本能確認電纜的故障點。若無法發現異常，則只能使用儀器輔助定位電纜故障。

2.電纜故障初步判斷

? 10kV電纜故障類型概括而論有接地、短路和斷線三種，主要包括以下類型：（1）三芯電纜一芯或兩芯接地；（2）二相相間短路；（3）三相芯線完全短路；（4）一相或多相斷線。初步判斷電纜的故障可使用兆歐表或萬用表或做交流耐壓試驗。比如使用兆歐表測量某相絕緣電阻，測得零值則代表該相已完全接地。

3.電纜故障探測方法及討論

? 初步判定電纜類型后，一般會采用電纜故障探測儀對故障進行粗探和定位。目前國內外，故障探測儀種類繁多，但原理及方法多相似。電纜故障點粗探，使用電橋法通常簡單有效，因電纜運行環境及故障種類千奇百怪，通常也結合脈沖法測量電纜具體長度及確定故障點，下面是對電橋法、脈沖法及用以精確定位的聲探定位法進行的一些探討。

3.1 電阻電橋法

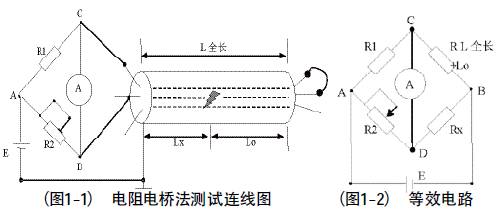

? 此方法，可以粗略判斷1相電纜芯完好，另外1相或2相低阻接地的電纜故障，原理圖如1-1：

? 電阻電橋法顧名思義，即利用電橋平衡原理，以電纜某一好相為臂組成電橋并使其達到平衡，測量出故障點兩側段電纜的直流電阻值，同時將電纜視為“均勻的傳輸線”，那么電阻的比值與電纜長度的比值成正比，即：

? R1/(RL+ RL0) =R2/RLx RL = RLx + RL0-

? 以此推導出故障點距測試端的距離RLx=2RL/（1+R2/R1），因此，可以得出：

使用電阻電橋法時，步驟如下：

（1）短接三芯電纜中完好的一相及故障接地相。

（2）電橋通電后，調節電橋平衡，調節電阻使電橋平衡，記下K（R2/R1）值。

（3）跟據電纜全長計算出故障點距離測量點大概距離為：

3.2 電容電橋法

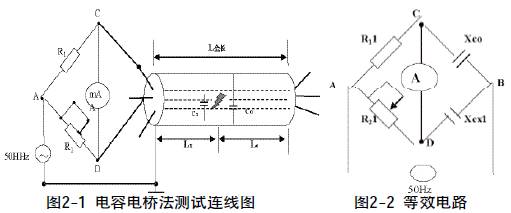

如果電纜是開(斷)路故障時，若再采用測量電阻電橋法將無法測出故障點的距離，因為直流電橋測量臂未能構成直流通道。在此只能采用交流電源，根據電橋平衡原理測量出電纜好相及故障相的交流阻抗值。測量圖及原理圖如2-1及2-2所示：

由于電纜被視為“均勻的傳輸線”，其上分布電容與電纜長度成正比，以此推算出故障點的距離，依然得出：

? 用電容電橋法測量時，除不用短接電纜另一端外，方法與電阻電橋法類似。

? 實際上，許多電纜接地為閃絡高阻接地或泄漏電阻，有時人們會直接使用高壓直流電壓將故障點擊穿，形成瞬間短路，以測出直流電阻值，推算出故障點初步位置（原理同電橋法）。在日常急修工作中，我們發現，因電纜路徑不完全清楚、電纜中盤圈長度無法估計電纜全長及電纜電阻不可能完全均勻等原因，導致測量時電纜故障點誤差較大。有時得到的誤差值會達到10米，此時，若進行開挖，工作量會很大，因此需要使用其他方法對故障點進行精確定位，目前，較為普遍的是采用聲測定點法。

? 電纜故障的分析與查找，需要具體問題具體分析，在目前電纜種類繁多，敷設方式多樣的情況下，只有認真掌握好基本原理和各類電纜故障探測儀器的作用及適用范圍，并不斷的積累經驗，才能在遇到電纜故障時，得心應手的快速找到故障點。
