? 華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

? 回路電阻測試儀的詳細介紹按新《電力設備交接和預防性試驗規程》要求，各種開關設備導電回路電阻的測量，其測試電流不得小于100A。對此華意電力按新規程要求設計開發出新一代智能回路電阻測試儀產品，該產品適用于測試高低壓開關的主觸頭接觸電阻值，高低壓電纜線路的直流電阻值等。

? 特性

? 1、回路電阻自動測試儀也稱接觸電阻自動測試儀，主要用于各種高低壓斷路器（簡稱開關）主觸頭接觸電阻值測量，還可以測試高低壓電纜線路、母排、焊縫及任何超低阻無感電器的電阻值等。

? 2、嚴格依照最新標準規定執行，可長時間輸出穩定不小于100A大電流，避免了儀器不能連續工作從而不能有效擊穿“氧化膜”的弊端。

? 3、采用新型電源和精密測量控制電路相結合，使得測量數據具有高精度和良好的重復性。

? 4、具有自動化、操作簡單功能，只需要按一個按鈕就可以自動的測量出數據，無需人工調節，避免操作人員在調節電流過程中產生的數據不穩定性，同時大大提高了使用效率。

? 工作原理

? 提供不小于200A的直流電源,經過科學的計算,使測量的被試品電阻值不受電流波動影響。適用于高壓開關接觸（回路）電阻的高精度測量，同樣適用于其它需要大電流、微電阻測量的場合。

? 電力設備的接地引下線與地網的可靠、有效連接是電力設備安全運行及操作人員人身安全的根本保證。雖然在制作接地裝置時，已對接地引下線連結處做了必要的防腐處理，但位于土壤中的連結點，仍會長期受到潮濕等因素的影響，出現接點腐蝕、開斷、松脫等現象，導致接地引下線與地網接觸點電阻值增大，不能達到電力規程的要求，使設備在運行中存在不安全隱患，嚴重時造成設備脫開地網運行。可用于對電力設備接地引下線與接地網或相鄰設備之間導通電阻值的精確測量。地網導通電阻測試儀用于測量接地引下線導通電阻值，通過歷年測試值及相鄰點測試值比較來判定故障點。地網導通電阻測試儀工作電源由內部鋰電池提供，無需外接交流電源，測試過程由單片機控制完成，具有操作簡單、測試速度快、測試數據穩定、便于攜帶等特點。?

??由于斷路器接觸電阻很小，只有用很高的電流檢測，才能保證一定的精度，抗干擾能力也越強。?用于斷路器接觸電阻和載流導體電阻的高精度測量，能長時間、穩定輸出大電流。

操作方法

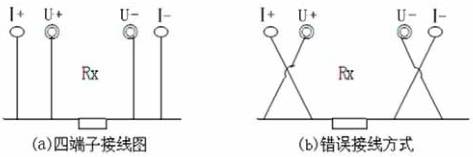

1．按圖三接線方法接線。
