1、接地的概念與作用：?

? 接地是電力系統為了滿足系統運行的需要和保護設備或人身安全而常用的一種技術。接地靠接地裝置來實現。接地裝置主要由下列兩部分組成：?

? （1）接地體。接地體又叫做接地極，是指埋入地中直接與大地接觸的金屬導體。???

? （2）接地線。接地線是指電力設備與接地體相連接的金屬導線。

? 接地體又分為人工接地體與自然接地體兩種。人工接地體是指專門敷設的金屬導體接地極，自然接地體是指直接與大地接觸的各種金屬構件，如建筑物的鋼筋混凝土基礎，金屬導管等。被水泥包圍住的導體只要是埋在地中也算接地體，因為受潮后的水泥的導電能力和上壤差不多。?

? 電力系統的接地可分為正常接地和故障接地兩類，正常接地又可分工作接地和保護接地兩種。工作接地是為了滿足系統運行的需要而裝設的接地；其作用如下：?⑴降低人體的接觸電壓。在中性點絕緣的系統中，當一相接地，而人體又觸及加一相時，人體所受到的接觸電壓將超過相電壓而成為線電壓，即為相電壓的√3倍。當中性點接地時，因中性點的接地電阻很小，或近似于零，與地間的電位差亦近似于零，這時當一相碰地，而人體觸及加一相時，人體的接觸電壓接近或等于相電壓，因此降低了人體的接觸電壓。?

? 迅速切斷故障設備。在中性點絕緣系統中，當一相接地時接地電流很小，因此，保護設備不能迅速動作切斷電流，故障將長期持續下去，對人體是危險的。?

在中性點接地系統中就不同了，當一相接地時，接地電流成為很大的單相短路電流，保護設備能準確而迅速動作切斷電源，使人體不致有觸電危險。?⑶降低電氣設備和電力線路的設計絕緣水平。?

? 如上所述，因中性點接地系統中一相接地時，其它兩相的對地電壓不會升高至相電壓的√3倍，而是近似于或等于相電壓。因此在中性點接地系統中，電氣設備和線路在設計時，其絕緣水平只按相電壓考慮。故降低了建設費用，節約了投資。?

? 保護接地主要包括有防止人身觸電的保護接地、防雷接地、防靜電接地及防電磁場屏蔽接地等。?

? 故障接地是指電力設備的帶電體與大地之間的絕緣遭受損壞時，導體與大地相接觸，電流直接流入大地（短路）。如電力設備的對地絕緣損壞，發生擊穿，對地（外殼）短路，或者電場線路絕緣子閃絡、斷線、導線接地短路等，都是故障接地。?

? 理論上,接地電阻越小,接觸電壓和跨步電壓就越低,對人身越安全.但要求接地電阻越小,則人工接地裝置的投資也就越大,而且在土壤電阻率較高的地區不易做到。在實踐中,可利用埋設在地下的各種金屬管道(易燃體管道除外)和電纜金屬外皮以及建筑物的地下金屬結構等作為自然接地體。由于人工接地裝置與自然接地體是并聯關系,從而可減小人工接地裝置的接地電阻,減少工程投資。?

? 在中性點接地的三相四線制中，零線常采用重復接地。?

? 在有重復接地的低壓供電系統中，當發生接地短路時，能降低零線的對地電壓；當零線斷線發生斷裂時，能使故障程度減輕，照明線路能避免因零線斷線而引起的燒毀燈泡的事故。

? 在沒有重復接地的情況下，當零線發生斷線時，在斷線點后面只要有一臺用電設備發生接地短路，其他設備的外殼都會存在著近似于相電壓的對地電壓，而有重復接地時，斷線點后面的設備外殼上的對地電壓的高低決定于變壓器中性點的接地電阻和重復接地電阻的大小。如果多處重復接地（并聯），則接地電阻值很低，對地電壓也就很小，對人身的危險也會大大減輕。盡管設備外殼對地電壓很小，也是安全的不利因素，故應盡量避免發生零線的斷線現象。這就要求在零線施工時注意安裝質量，零線上不得裝設保險絲及開關設備，同時在運行中加強維護檢查。

常見故障及排除方法

1.開機后電源指示燈和顯示器都不亮。

1) 電源插座里面保險絲與接觸彈簧片接觸不良。更換保險絲或保險絲座。

2) 電源變壓器次級 AC9V 到主板插座松脫。更換插緊。

3) 測 7805 輸出應為 5V，如果無電壓或電壓太低就檢查相關的整流管、電解電容器和三端穩壓器。

2.無電流。

1) 測試線與大鱷魚夾焊接處脫焊，接觸不良或者測試線斷線，以及“A”，“a”，“B”，“b”插座松脫、斷裂，插座里面連線與插座螺絲未旋緊。

2) “測量”開關損壞，更換開關。

3) 可控硅板上（小板子）繼電器 HG4130 損壞，調換相應的元件。

3.開機“過電流”燈亮。把調節電流旋鈕回到零點，再按動“復位”鍵。

4.如果因干擾嚴重或操作不當使儀器的“啟動” ，“復位”等鍵不工作，可按動“電源”開關，關掉電源，重新開機，儀器即可正常工作。

5.如以上故障仍無法排除或有其它故障，請與本公司聯系。

6.測量值誤差大，請檢查補償值是否設定正確。

校準

1. 所需設備

? 0.5 級交流電流表、100W 標準電阻（1％）

2. 測試電流的校準

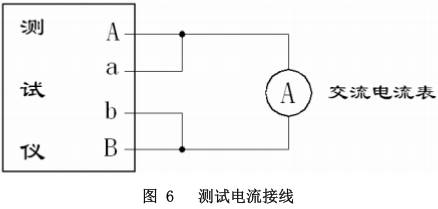

? 如圖 6 接線，儀器在測試狀態下，觀察儀器電流顯示值（Ix）與交流電流表上的顯示電流（Is），按下式計算相對誤差應符合表 1 中測試電流基本誤差要求。

3. 接地電阻值的校準

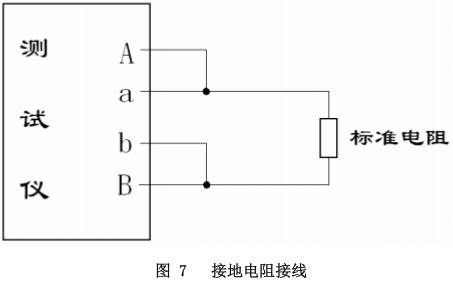

? 如圖 7 接線，儀器在測試狀態下，觀察儀器接地電阻的顯示值（Rx）和標準電阻的標準值（Rs），按下式計算相對誤差應符合表 1 中接地電阻（測量范圍）基本誤差要求。

保養和維護

1. HT2572 接地電阻測試儀需定期維護和保養，則可延長儀器壽命。

2. 清理保養儀器時，務必關掉電源開關。

3. 儀器電源線、測試線和端子，若有損壞，請及時更換同等規格尺寸的零部件。
