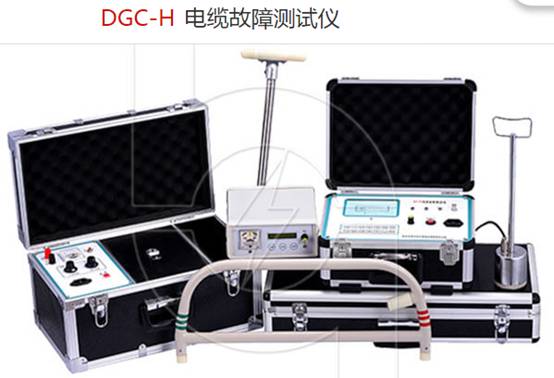

電纜故障定點儀功能
1．功能齊全
測試故障安全、迅速、準確。儀器采用低壓脈沖法和高壓閃絡法探測，可測試電纜的各種故障，尤其對電纜的閃絡及高阻故障可無需燒穿而直接測試。如配備聲測法定點儀，可準確測定故障的精確位置。
2．試精度高
儀器采用高速數據采樣技術，A/D采樣速度為100MHz，使儀器讀取分辨率為1m，探測盲區為1m。
3．智能化程度高
測試結果以波形及數據自動顯示在大屏幕液晶顯示屏上，判斷故障直觀。并配有全中文菜單顯示操作功能，無需對操作人員作專門的訓練。
4．具有波形及參數存儲，調出功能
采用非易失性器件，關機后波形、數據不易失。
5．具有雙蹤顯示功能。
可將故障電纜的測試波形與正常波形進行對比，有利于對故障進一步判斷。
6．具有波形擴展比例功能。
改變波形比例，可擴展波形進行精確測試。
7．可任意改變雙光標的位置，直接顯示故障點與測試點的直接距離或相對距離。
8．具有根據不同的被測電纜隨時修改傳播速度功能。
9．小體積便攜式外形，內裝可充電的電池供電，方便攜帶和使用。
電纜故障定點儀技術參數
1、既可對故障點同步接收，也可以純聲音定點
2、采用50Hz陷波，完全消除電網干擾
3、靈敏度高，信號放大器量50萬倍
4、定點誤差：≤±0.5m
5、工作電壓：DC9V±20％
6、工作電流：6mA
電纜故障定點儀測試原理
電纜故障的測試是基于電波在傳輸線中的傳輸時遇到線路阻抗不均勻而產生反向的原理。
根據傳輸線理論，每條線路都有其一定的特性阻抗Zc，它由線路的結構決定，而與線路的長度無關。在均勻傳輸線路上，任一點的輸入阻抗等于特性阻抗，若終端所接負載等于特性阻抗，線路發送的電流波或電壓波沿線傳送，到達終端被負載全部吸收而無反向。當線路上任一點阻抗不等于Zc時，電波在該點將產生全反射或部分反射。反射的大小和極性可用反射系數P表示，其關系式如下：
式中：Zc為傳輸線的特性阻抗
Zo為傳輸線反射點的阻抗
（1）當線路無故障時，Zo＝Zc，P＝0，無反射。
（2）當線路發生斷線故障時，Zo＝∞，P＝1，線路發生全反射，且反射波與入射波極性相同。
（3）當線路發生短路時，Zo＝1，P＝－1，線路發生負的全反射，反射波與入射波相性相反。
當線路輸入一個脈沖電波時，該脈沖便以速度V沿線路傳輸，當行Lx距離遇到故障點后被反射折回輸入端，其往返時間為T，則可表示為：
V為電波在線路中的傳播速度，與線路一次參數有關，對每種線路它是一個固定值，可通過計算和儀器實測得到。將脈沖源的發射脈沖和線路故障點的反射波以一顯示器實時顯示，并由儀器提供的時鐘信號可測得時間T。因此線路故障點的距離Lx便可由（2）式求得。不同故障時的波形圖如圖1所示。
對電纜的低阻性接地和短路故障及斷線故障，及沖法可很方便地測出故障距離。但對高阻性故障，因在低電壓的脈沖作用下仍呈現很高的阻抗，使反射波不明顯甚至無反射。此種情況下需加一定的直流高壓或沖擊高壓使其放電，利用閃絡電弧形成瞬間短路產生電波反射。

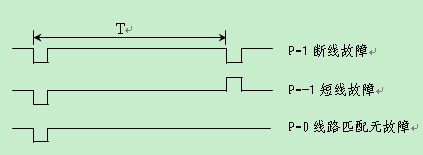

圖1 不同故障的反射波形
電纜故障定點儀注意事項
一、脈沖法測試時，注意要甩掉局內所有設備，在最外線上進行測量。
二、使用閃絡法測試時，必須將觸發工作方式開關置于“閃絡”位置。

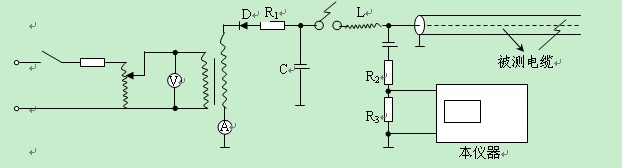

三、在使用直閃法或沖閃法測試時，要注意人身安全及設備安全。必須接好地線。地線連接按圖正確連接好。
四、在閃絡法測試結束后，切斷電源，拆除本儀器與高壓測試裝置的連接線，再對高壓電容器和電纜的所貯電荷進行放電。放電時，應先加限流電阻R限制放電電流以使電流緩慢放電，待電容器上電壓降低后，再直接對地放電電路中電阻為零，瞬間放電電流可高達幾百安培，將發生嚴重的設備或人身事故。
五、在直閃法測試過程中，必須承受時注意監視故障的泄漏電流若電流突然增大，故障閃絡現象未曾出現，應立即降低試驗電壓，改用沖閃法測試。
