? 華意電力是一家專業研發生產微機繼電保護測試儀的廠家，本公司生產的微機繼電保護測試儀設備在行業內都廣受好評，以打造最具權威的“微機繼電保護測試儀“高壓設備供應商而努力。

? 微機繼電保護測試儀是近十年來發展起來的一種新型智能化測試儀器，以前的繼電保護試驗工具主要是用調壓器和移相器組合而成，體積笨重，準確度不高，已不能滿足現代微機繼電保護的校驗工作。隨著科學技術的不斷發展，微機繼電保護已廣泛運用在機械、電子制造、軌道交通等各個領域。所以，微機繼電保護測試儀，必將成為現代繼電保護工作人員的必不可少的試驗工具。目前針對微機繼電保護測試儀的校準方法仍有待進一步完善。筆者根據自己多年計量工作經驗，提出一套測試方案，以標準數字多用表和帶記錄功能示波器為核心，完成微機繼電保護測試儀主要參數的校準。

1一般檢查

1.1外觀檢查

? 儀器應該有型號、國別廠家、出廠編號的明確標記。儀器的可動部分能否正常轉動。儀器的附件、 連接電纜是否齊全，供電電源電壓是否正確。

1.2通電檢查 按照儀器說明書，置開關、旋鈕于正確位置。按要求的供電電壓、頻率值接通電源預熱，檢查電氣工作狀態。輸出端外接數字多用表，檢查被檢源的量程和測量范圍。通電檢查發現故障的應修理后 再進行校準。

2校準條件

2.1校準點的選取 考慮到標準源的線性誤差，一般應均勻地選擇校準點，基本量程一般不少于10個。非基本量程，一般選取3 ~ 5個校準點。直流的負極性輸出，一般僅在基本量程上校準其滿度點。

2.2校準前的準備冬夏季，儀器應在基準條件下，放置24 h 以上再進行校準。標準設備和輔助設備應根據說明書操作、預熱、預調、自校，使儀器處于最佳工作狀態。

3交直流電壓電流源的校準

3.1基本誤差的校準

? 可用兩項誤差之和表示絕對誤差

? 式中：Ix — 被檢源的設定值；Im — 被檢源的滿度值； a — 與讀數值有關的誤差系數； b — 與滿度有關的誤差系數。?

3.2　用標準源讀數值之比表示的相對誤差

3.3　基本誤差的校準方法直接比較法的接線如圖1。

　基本誤差的校準方法

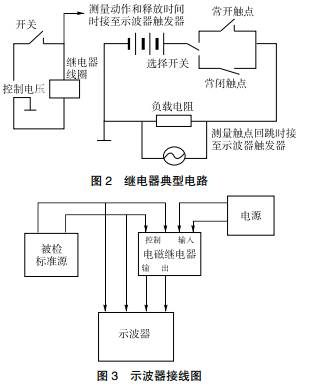

? 對繼電器的線圈施加電壓 , 電壓是從零開始上升到線圈額定值的階躍函數 , 從電壓上升到線圈額 定值的這一刻起到觸點輸出電路最終轉換為止的時 間間隔, 是繼電器的動作時間 ; 對繼電器的線圈施加電壓 , 電壓是從線圈額定值下降到零的階躍函數, 電壓從線圈額定值下降到零的這一刻起到觸點輸出電 路最終轉換為止的時間間隔 , 是繼電器的釋放時間。 典型電路如圖 2、3。

? 本文介紹了根據微機繼電保護測試儀的結構及工作原理，利用標準數字多用表和帶記錄功能示波 器，實現交直流電源和時間繼電器延時功能的校準， 通過實驗證實，該方法完全滿足微機繼電保護測試 儀的要求，是切實可行的一種校準方法。
