? 華意電力是一家專業研發生產回路電阻測試儀的廠家，本公司生產的回路電阻測試儀設備在行業內都廣受好評，以打造最具權威的“回路電阻測試儀“高壓設備供應商而努力。

? 現在國內廠家生產的回路電阻測試儀都是采用四端法測試，用高頻開關電源產生大于100A 的測試電流，當按下測量鍵時，高頻開關電源輸出大于100A的測試電流，同時采樣電路開始對電壓輸入端和內部電流分流器電壓進行采樣，取得的信號經放大器放大，由A/D轉換器將模擬信號轉換成數字信號后，再經微處理器對數據進行濾波、運算、處理，最后送顯示器顯示出此次測量的電流和電阻值。

? 以上原理在試驗室正常試驗時效果很好，而且當電流測試回路出現斷線或接觸不良時，儀器會根據電流分流器上的電壓判斷出電流回路開路。但當電壓接線回路出現接觸不良或開路時，測試儀還會顯示一個數值，此時會出現以下幾種情況：

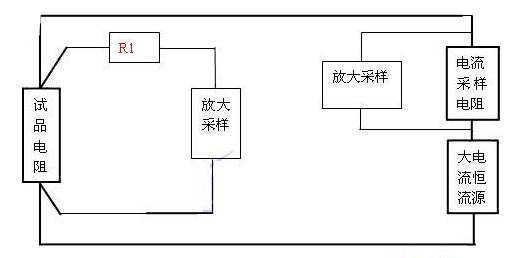

1)電壓回路開路或接觸不良，測試現場沒有強電場干擾如圖一所示：

圖一

? 圖中的R1表示回路電阻測試儀電壓線回路中的電阻。當電壓線斷線時，R1的電阻為無窮大，有時候在斷路器的接線排上會有氧化膜或油膜。當回路電阻的電壓測試鉗接到這樣的接線排上時就可能產生接觸不良，測試的接觸電阻并不是無窮大，也不是小到可以忽略(對于電壓采樣的輸入電阻)。這種情況下，回路電阻測試儀顯示的數據與實際試品的電阻值數據的關系如下：

? 設試品電阻為Rx,電壓采樣回路的輸入內阻為Ri，電流采樣不受影響。儀器顯示的值=Rx*Ri/(R1+Ri),比實際測試的阻止要小一些，如果此時試品的阻值 Rx已經超出了安全范圍，而儀器顯示的值卻可能在合格范圍之內，此時就容易使試驗人員產生誤判，產生安全隱患。

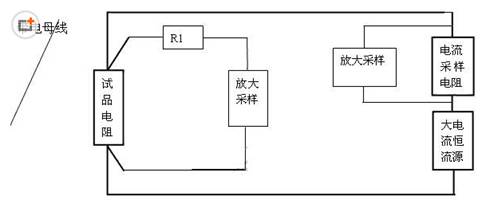

? 2)電壓回路開路或接觸不良時(開路時可視接觸電阻R1無窮大)，試驗現場有較強的電磁干擾如圖二所示：

? 此時帶電母線通過以空氣為介質的電容干擾兩條電壓測試線，由于干擾的作用使回路測試儀電壓采集線兩端出現差模電壓，如果干擾較大，會使回路電阻測試儀顯示出比試品電阻值大的多的數值，此時試驗人員會判斷出有問題，解決后，得到正確的數值。

? 如果干擾的強度不是很大，儀器測試數值正好位于該斷路器的合格阻值范圍，試驗人員一般就會認為數據正確，這時就會產生誤判，出現虛假數據，造成安全隱患。
