  隨著各類化工企業防雷安全意識的不斷提高，防雷檢測的項目和范圍在不斷增加和擴大。防雷檢測機構以往只使用 4102 接地電阻測試儀（以下簡稱 4012）檢測防雷裝置接地電阻值，不能體現防雷裝置接地電阻值的準確性，而使用鉗形接地電阻測試儀（以下簡稱鉗形表）搭配 4102 卻可以互補不足，使防雷檢測的效率和準確性有較大提高。

1 儀器測量原理

1.1  4102 測量原理

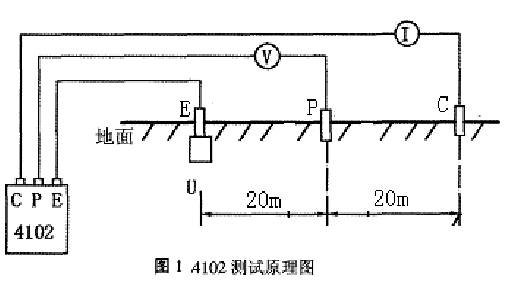

  4102 是一種比較常用的測量?jī)x表，它的基本原理是依據歐姆定律，同屬三極法，如圖 1 所示。其測量手段是在被測地線接地樁（稱為 E）一側地上打入兩根輔助測試樁，要求這兩根測試樁位于被測地樁的同一測，三者基本在一條直線上，距被測地樁較近的一根輔助測試樁（稱為 P）距離被測地樁 20m 左右，距被測地樁較遠的一根輔助測試樁（稱為 C）距離被測地樁 40m 左右。測量時根據需要按下 X1Ω、X10Ω、X100Ω的量程開關中的一個，然后再按下“MEAS”按鈕，就可以在儀表盤上讀出接地體的接地電阻值。儀表一般使用時，“OK”燈發亮，如不亮將指示出 C 和 E 端子中的接地電阻值超過容許值，重新檢查各條引線與接地棒之間的連接是否良好。測試儀通過內部磁電機產生電能，在被測地樁 X 和較遠的輔助測試樁 Z 之間“灌入”電流，此時在被測地樁 X 和輔助地樁 Y 之間可獲得一電壓，儀表通過測量該電流和電壓值，即可計算出被測接地樁的電阻。

1.2 鉗形表測量原理

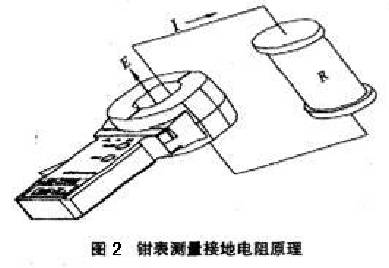

  鉗形接地電阻測試儀的基本原理是以伏安法測量回路電阻，如圖 2 所示。鉗口部分內設置電壓線圈及電流線圈，通過電壓線圈提供激勵信號，在被測回路上感應一個電勢 E；在電勢 E 的作用下在被測回路產生電流 I。鉗形表對 E 及 I 進行測量，通過下面的公式可得到被測回路總電阻 Ro=R+RL，其中 RL 為導線電阻。Ro=E/I

2 化工企業防雷裝置現狀

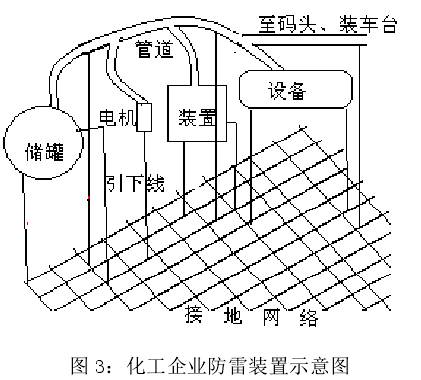

  化工企業一般都采用共用接地裝置，也就是整個廠區的各種人工和自然的接地裝置都通過接地干線連接起來形成一個統一的接地網絡；化工企業的設備、裝置和儲罐等被保護物的防雷接地和防靜電接地，通過一根或多根引下線與接地裝置連接起來；化工企業的接閃器可以分為兩類，一種是需要專設接閃器（如接閃針、線、網等），一種是化工企業內的各種設備、裝置和儲罐等被保護物自身作為接閃器；同時各種設備、裝置和儲罐等被保護物之間會通過若干管道或橋架等連接起來，這樣就相當于所有的被保護物都形成了一個電氣連通的龐大金屬網絡，如圖 3 所示。

3 檢測中接地電阻測試儀利弊

3.1 4102 接地電阻測試儀

  4102 在測量過程中，根據原理應將圖 3 中的引下線每一根都斷開來測量接地電阻值，以避免設備、裝置和儲罐等被保護物，通過管道等金屬物電氣連接影響到測量的準確性，在測量獨立接地的避雷針和設備等引下線不需要將其斷開測量，通過這樣測量出來的電阻值，通過不斷的驗證完全能證明其準確性。不過，在實際檢測過程中也會出現一些特殊原因影響雷電流快速通過引下線泄流，而這些因素卻不能完全體現在接地電阻值上面，例如：化工企業為了讓儀器、設備等被保護物能夠長久的使用，通常會給它們涂上一層厚厚的防腐材料，化工企業由于生產開啟后一般又不會允許動火作業（如：電焊、氧翰、熔焊等），所以所有引下線都是通過螺栓連接，這樣就會造成引下線電阻值雖然滿足規范要求，但是連接處有防腐材料和銹蝕等情況，直接影響了引下線與被保護物的電氣連接，導致發生雷擊時雷電流不能及時有效的通過引下線泄放到大地當中去，這樣就有可能會給儀器設備等被保護物造成損壞或者誤動作，給企業和社會帶來不必要的經濟損失、環境污染等。

3.2 鉗形表

  根據鉗形表的測量原理，對于它的使用可以根據化工企業防雷引下線的分布情況和特點，如圖 3 所示；對每一根引下線逐一進行測量，并記錄下每一點的測量結果，這樣能快速的測量出來每一根引下線的“值”。根據實際工作中和做實驗得出一個結果，鉗形表所所測量出來的值只能作為金屬回路的一個電阻值，而并非廠家所介紹的接地電阻值。所以我們?cè)?/span>檢測過程中，通過鉗形表上所體現出來的電阻值，將它判斷成為是測量引下線與接地網絡、數根引下線和若干根管道等金屬物組合在一起的回路電阻值，這個值代表著這根引下線是否將接地網絡與被保護物緊密的連接在一起。通過以上了解，鉗形表不適用于測量以下幾種情況，例如 1、每一個接地網絡的接地電阻值；2、每一個被保護物單獨接地（被保護物未與相同接地網絡有其它的金屬連接）等。

4 檢測中接地電阻測試儀的配合使用

  通過對兩種檢測儀器的分析，發現兩種儀器都有著各自的優點和不足，而它們之間的優點卻剛好能彌補對方大部分的不足，這對我們將兩種儀器配合使用又了信心和保障，確保了防雷檢測工作做到準確、有效、快速。
