  電子技術的不斷發展,大規模集成電路的廣泛應用,使許多機電產品為電子產品所代替。當前,在科學進步、技術革新的潮流中,兆歐表(又稱搖表)的更新?lián)Q代也就成為儀表領域內一個勢在必行的研究課題。在實踐中必然會出現以電子振蕩器代替直流發電機和以A/D轉換器及數字顯示屏取代流比計所構成的新一代數字兆歐表。

  本文試圖論述數字兆歐表中的電子技術,并著重對測量時由非線性轉換引起的轉換誤差進行分析,提出校正誤差的方法及實現該法的技術手段。

一、直流高壓測試電源

  直流高壓測試電源是兆歐表進行測量工作的首要條件,它的性能優劣,將影響整個測量工作。在數字式兆歐表中,一般采用電池低壓供電,因此,直流高壓測試電源的產生依賴于直流變換器。常用的直流變換技術有如下兩種。

  1.方波振蕩器與整流技術相結合它的基本原理是用晶體管或時基電路或運算放大器等,再加電阻、電容,形成自激振蕩,產生方波,經變壓器升壓后,在次級獲得較高的交流電壓,再經過二極管整流,變成直流高壓。這種方法的特點是線路簡單,制作容易,但是輸出電壓值隨負載變化而變化。

  2.脈寬可調技術(PWM)它是在上述電路原理的基礎上,引入反饋調節網絡而發展起來的新技術。其主要優點是振蕩器輸出的矩形波中,占空系數受到控制電壓的約束,從而使輸出電壓的有效值將由控制電壓的大小來決定。直流高壓電源的穩定程度在兆歐表中也是至關重要的,它將影響測量的準確性。因此,在測量精度要求不甚高的場合,可以采用方波振蕩式直流變換技術;而在精度要求較高的儀表中,則應該采用PWM直流變換技術。

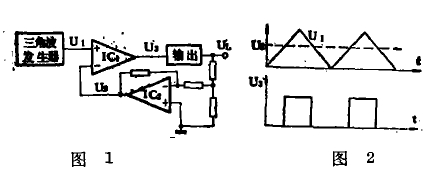

  下面分析PWM技術中的穩壓原理,它的基本電原理圖如圖1所示。當系統接通電源后,振蕩器產生振蕩,將連續的三角波電壓U1輸出到脈寬調制器IC1的一個輸入端。同時,從UL通過分壓得到一個取樣電壓,把此電壓送入誤差放大器進行放大后,作為控制電壓U2加到脈寬調制器的另一個輸入端。脈寬調制器IC1將U1與U2進行比較,從而輸出一組占空系數受控制電壓U2決定的矩形波。當UL偏高時,U2下降,使IC1的輸出電壓波形中有效作用的部分變窄,迫使UL下降。當UL偏低時,則作相反的變化。`由此使UL回到穩定值,這就穩定了直流高壓。為了幫助分析,現將各個電壓的波形示于圖馬其中U3的有效電平為低電平。實際上的直流電壓源部分,除了具有上述主要功能外,還須具備下列幾個功能:

  1.方便地更換測試電源的電壓規格。這可以通過變換IC2的反饋系數來達到。

  2.用按鈕控制測試電源的產生,確保安全使用。

  3.提供其它部分正常工作所需的負電源。

  這就說明,在數字兆歐表中,利用電子技術來獲得直流高壓,并使其穩定,是完全可能的。
