? 某煤業公司文體活動中心建設需要重新做地面基礎，原先供配電用的電纜溝需要移位，而電纜溝內的各種電纜則需要做延長或更換。由于該公司從基建、投產至今已有近10 a 時間，原先電纜溝內的電纜要么沒有型號，要么風蝕、磨損得已經看不清楚，經過簡單的辨識，電纜溝內仍有5 根高壓電纜需要進行識別。于是選擇電纜識別儀器進行識別。

1)?儀器接法。

? 選擇的識別儀主機的電源是交流220 V。測試回路的阻抗起著至關重要的作用，所以為保證儀器的正常使用，必須首先選擇測試回路。將識別儀主機發生器的紅色插孔與要識別的電纜芯線( 如是三芯電纜，3根芯線連通電纜金屬鎧裝屏蔽層全部連接在一起) 相連，將黑色插孔與良好的接地極相連，在電纜的另一端將電纜的芯線與良好的接地極相連，當然電纜群中其它電纜的屏蔽層也同時接到接地極上。

?

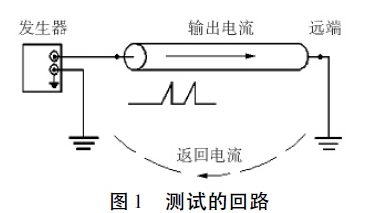

? 如圖1 所示，電流流動的方向是沿箭頭方向流向電纜的遠端，通過良好的接地極與大地再返回發生器，因為是將電纜一頭所有的芯線連到一起，所以信號比較清楚。

接收傳感器是電流互感器改裝的鉗型感應器，鉗口的尺寸約為120 mm。當測試電纜接上識別儀主機，電流流過電纜時，在互感器內部就會感應出電壓，電流強度的大小決定感應電壓信號的幅度，其電流流動的方向決定感應出信號極性的方向。

? 2) 安全注意事項。為避免造成人員傷亡或者相關設備損壞，首次使用電纜識別儀時，要對被測試的電纜進行帶電驗證，應保證本測試電纜不帶電。其次為保證安全，在儀器接入被測試的電纜前，要對設備周圍進行徹底的安全檢查，確認其附近沒有需要保護的儀器或電纜，并用有效的絕緣材料將未保護的帶電部分進行保護。

? 3) 儀器校準。為保證儀器的正常使用，使用前應先校準。校準接收機的時候，用傳感器就近卡住電纜，方向按箭頭的方向指向電纜遠端，然后在同樣的地方用相同靈敏度的傳感器進行校驗。為驗證連接是否正確，需要每一根電纜都驗證。

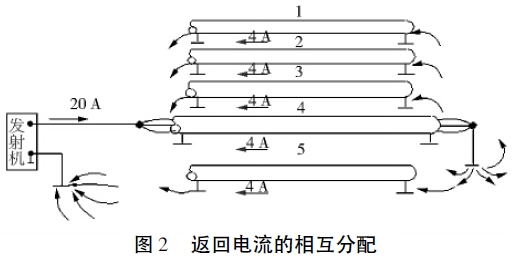

? 4) 電纜識別與確定。需要延長或更換的電纜所在的電纜溝內有5 根待檢測的電纜，如圖2，假如第一次測試想要識別的是所畫的4 號電纜，把識別儀主機的輸出電流給定為20 A。5 根電纜的屏蔽層中的返回電流應該自動平均分配，包括想要識別的電纜中的返回電流也應有4 A，那么隨后在識別的電纜中檢測到: 20 A( 輸出) － 4 A( 返回) = 16 A的電流，而其他4 根電纜要么沒有電流指示，要么很小( 只有4 A 的電流) ，因此最終可以準確選擇出4號電纜。

?

? 當然為確保人身安全，對已確定的電纜，在需要鋸電纜前，必須先進行扎釘測試，扎釘安全后，保證確實無電，才可繼續檢修。然后依次用相同的方法識別出另外4 根電纜的準確去向，然后進行延長或更換。

4 結語

? 電力電纜在煤礦企業中起著不可估量的作用，隨著科技的不斷發展，推動了電纜故障探測技術的不斷發展，但由于煤礦環境的特殊性，測試人員仍須不斷積累經驗，提高自身檢測水平，保障礦井的安全穩定供電。
