局部放電可能出現在固體絕緣的空穴中,也可能在液體絕緣的氣泡中,或不同介電特性的絕

緣層間,或金屬表面的邊緣尖角部位,所以,局部放電可分為絕緣材料內部放電、表面放電及

高壓電極放電(電暈放電)

1.內部發電

如絕材料中含有氣隙、雜質、油隙等,可能會出現介質內部或介質與電極之間的放電,其放

性與介質特性及夾雜物的形狀、大小及位置都有關系。

2.表面放電

如在電場中有一平行于介質表面的場強分量,當分量達到擊穿場強時,則可能出現表面放電。

這種情況可能出現在套管法蘭處、電纜終端部,也可能出現在導體和介質彎角表面處,如圖

ZY1800202006-3所示,內介質與電極間的邊緣處,在r點的電場有一平行于介質表面的分量,

在電夠強時產表面放電。

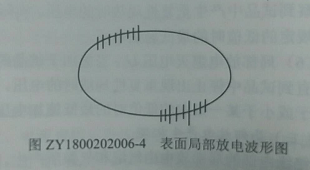

表面局部放電的波形與電極形狀有關,如電極為不對稱時,則正負半周的局部放電幅值是不相

等的，如圖ZY1800202006-4所示,當產生表面放電的電極處于高電位時,在負半周出現的放電

脈沖較大、較稀。正半周出現的放電脈沖較密、但幅值小。

3.電暈放電

電暈放電常發生在不均勻電場中電場強度很高的區域內,如高壓導線的周圍,帶電體的尖端附

近。在導體殼的曲率半徑小的地方,特別是尖端,其電荷密度很大,在緊鄰帶電體表面處,電場與

荷密度成正比,故在導體的尖端處場強很強,所以在空氣周圍的導體電勢升高時,這些尖端之處便

有可能產生電暈放電。
