  含有電感、電容和電阻元件的單口網絡，在某些工作頻率上，出現端口電壓和電流波形相位相同的情況時，稱電路發生諧振。能發生諧振的電路，稱為諧振電路。諧振電路在電子和通信工程中得到廣泛應用。

  RLC串聯諧振電路

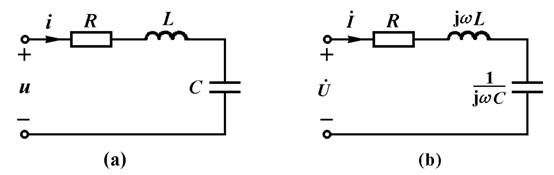

  圖12－15(a)表示RLC串聯諧振電路，圖12－15(b)是它的相量模型，由此求出驅動點阻抗為

圖12－15

  任意一個由電阻R、電感L和電容C構成的無源二端網絡，當輸入電流與輸入電壓同相時電路發生諧振。對諧振現象的研究具有重大的實際意義，一方面諧振現象廣泛應用于電子技術中的選頻及濾波電路，另一方面在電力系統中發生諧振確實非常危險的，應加以避免或抑制，RLC串聯諧振電路實驗是“電路分析”中的常規實驗，實驗?zāi)康氖菫榱松钊肜斫夂驼莆誖LC串聯諧振電路的諧振條件及阻抗、電流、電壓特點，并通過調節信號源頻率測定諧振特性曲線。

  通過傳統實驗與仿真相結合的方法，利用傳統實驗對RLC串聯電路的諧振特性進行測量。測量結果表明，傳統實驗由于元器件存在較大誤差，導致某些實驗數據偏離理論值較大，不利于我們對串聯諧振電路理論知識的理解與吸收，為此，以仿真軟件為平臺，在理論學習與傳統實驗之間牽線搭橋，對RLC串聯電路的諧振特性進行了一系列仿真。通過理論值、實際測量值及軟件仿真值三者的橫向比較，讓我們對傳統實驗中存在的問題也能有一定的認識。

  品質因素對電路特性的影響

  對RLC串聯諧振電路，回路電流隨輸入信號頻率的變化而變化，在諧振頻率f0處，回路電流最大，而遠離f0的頻段，回路電流被較大的抑制，這一特性稱為選擇性。電路的品質因素Q越大，回路電流諧振曲線就越抖。選擇性也越好。

傳統的RLC串聯諧振電路實驗由于實際點感箱存在內阻，且其阻值隨信號源頻率的變化而變化，導致諧振頻率及諧振時各元件電壓與理論計算值之間的出入較大，使實驗與理論學習之間出現脫節。為了彌補和客服傳統實驗存在的問題，加深我們對理論知識的消化吸收，將仿真軟件引入到實驗中，對各元件電壓的頻率特性及不同品質因數下的賄賂電流的頻率特性進行仿真。填補了傳統實驗中的缺陷，讓我們?nèi)妗⑸钊氲恼莆罩C振時的電路特點。
