  高頻化、高效率是開關電源技術發展的主要方向之一。傳統開關電源，開關器件都是工作在硬開關狀態，不斷提高變換器的工作效率會引起開關損耗增大、電磁干擾嚴重等問題，從而妨礙了開關器件工作頻率的進一步提高。隨著開關電源技術的發展，軟開關技術得到了廣泛的發展和應用，已研究出不少高效率的電路拓撲，主要為諧振型的軟開關拓撲和PWM型的軟開關拓撲。

  LLC串聯諧振半橋變換器工作原理

  LLC串聯諧振變換器在形式上與傳統的串聯諧振變換器完全一樣，所不同的是，在傳統的串聯諧振變換器中，變壓器的勵磁電感通常較大而不參與諧振，諧振網絡是一個LC的形式。因此，在傳統的LC串聯諧振變換器中，為使主開關管獲得零電壓導通的工作條件，開關頻率必須高于LC本征諧振頻率f0，而在LLC串聯諧振變換器中，變壓器勵磁電感有很大程度的價格內地，用來實現主開關管的零電壓導通。

  與傳統串聯諧振變換器不同，LLC諧振變換器開關頻率高于或低于諧振頻率時均可實現原邊開關的軟導通。當開關頻率低于諧振頻率時，變換器電壓增益升高，因此可拓寬變換器輸入電壓范圍。同時在輕載時，由于勵磁電感充當負載，可提高變換器的負載效應，減小開關頻率變化范圍。此外，變壓器漏感參與諧振，降低了副邊整流二極管的電壓應力，提高了變換器EMI性能。

LLC半橋諧振變換器特點

1.基于LLC諧振網絡的半橋變換器具有EMI小、效率高等優點，與PWM控制變換器相比有著其獨特的應用領域；

2. llc諧振變換器是通過調節開關頻率來調節輸出電壓的，也就是在不同的輸入電壓下它的占空比保持不變，它的掉電維持時間特性比較好，可以廣泛地應用在對掉電維持時間要求比較高的場合；

3. llc諧振變換器中副邊二極管上的電壓應力比不對稱半橋變換器小很多，因為，在llc諧振變換器中副邊二極管上的電壓應力是輸出電壓的2倍，因此，在llc諧振變換器中可以選擇耐壓比較低的二極管，從而可以提高電路的效率；

4.在llc諧振變換器中上下開關管的占空比是相等的；

5.在輕負載時，工作頻率逐漸升高，工作在降壓區域內；而在重負載時，工作頻率逐漸降低，工作在升壓區域內；

6.原邊輸入電壓為方波，電流為近似正弦波，而變壓器輸出電壓也是方波，電流也是正弦波；

7.在全負載范圍內都具有較高的轉換效率，而且頻率變化范圍比較窄等。

  LLC諧振網絡需要兩個磁性組件Ls和Lp。然而，在實現應用中，考慮到高頻變壓器實現結構，可以把磁性組件Ls和Lp集成在一個變壓器內，利用變壓器的漏感作為Ls,利用變壓器的磁化電感作為Lp。采用原副邊分開繞制的方法增加漏感，利用該漏感作為諧振電源，這樣一來，可以大大減少磁性組件數目。在設計時，只要重點設計變壓器的漏感與變壓器磁化電感即可。因此，為增加漏感，需要在變壓器中加入適當的氣隙，并且控制變壓器原副邊的繞線方式，如圖4所示。因為變壓器的原邊繞組與副邊繞組是完全分離的，因此無需使用隔離膠帶，這樣有助于形體的小型化。

在變換器應用中，有一類將直流電變為高頻正弦交流電的變換器，作為變換器的中間環節或者直接輸出，主要應用于：

1. 雷達、通信中的射頻功率放大器；

2. 感應爐的高頻逆變器；

3. 使用高頻正弦中間儲能環節的諧振變換器；

4. 日光燈的電弧裝置；

  這類變換器具有一些共性的特點：

1. 主回路中為高頻正弦交流波形

2. 具有較高的電能轉換效率

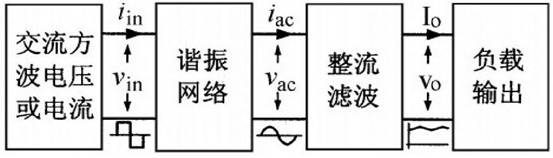

  其高頻正弦交流波形通常通過諧振網絡實現，因此成為諧振變換器。

  諧振變換器優點：

  主功率回路波形為正弦波，無諧波成分，電磁干擾小?？稍诤軐挼姆秶鷥葘崿F軟開關。

  諧振變換器缺點：

  通過頻率調制方式控制，頻率變化范圍較寬，不利于磁性元件優化設計，對負載變化敏感，調節范圍窄。

  諧振條件：

1. 電路必須同時存在電感和電容元件

2. 激勵頻率必須與電路固有的震蕩頻率相同。

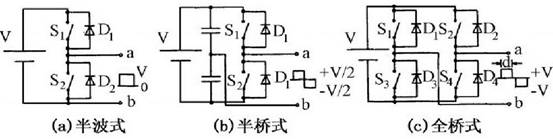

通過橋式電路，將直流電壓斬成交變的交流方波，為諧振網絡提供激勵源。
