一.串聯諧振電路:當外來頻率加于一串聯諧振電路時,它有以下特性:
1.當外加頻率等于其諧振頻率時其電路阻抗呈純電阻性,且有最少值,它這個特性在實際應用中叫做陷波器.
2.當外加頻率高于其諧振頻率時,電路阻抗呈感性,相當于一個電感線圈.
3.當外加頻率低于其諧振頻率時,這時電路呈容性,相當于一個電容.
二.并聯諧振電路:當外來頻率加于一并聯諧振電路時,它有以下特性:
1.當外加頻率等于其諧振頻率時其電路阻抗呈純電阻性,且有最大值,它這個特性在實際應用中叫做選頻電路.
2.當外加頻率高于其諧振頻率時,電路阻抗呈容性,相當于一個電容.
3.當外加頻率低于其諧振頻率時,這時電路呈感性,相當于一個電感線圈. 所以當串聯或并聯諧振電路不是調節在信號頻率點時,信號通過它將會產生相移.(即相位失真)

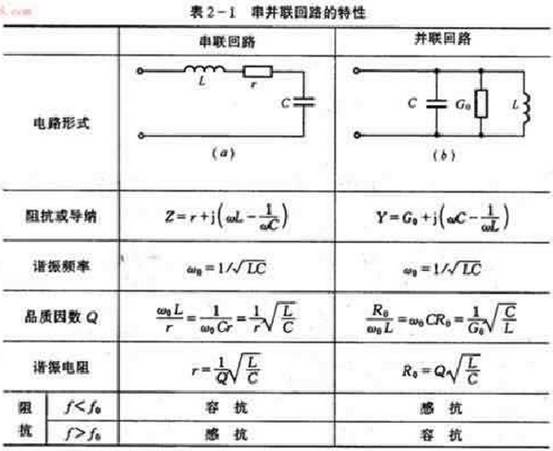

表格對比：
知識總結：
1， 對于理想的L，C元件來說，串聯諧振發生時，L,C元件的電壓大小相等，方向相反，總電壓為0（諧振阻抗為0）。而并聯諧振發生時，L，C元件的電流大小相等，方向相反，總電流相等（諧振阻抗為無窮大）。
2， 無論是串聯還是并聯諧振，在諧振發生時，L，C之間都實現了完全的能量交換。即釋放的磁場能完全轉換成電場能儲存進電容，而在另一時刻電容放電，又轉換為磁能儲存進電感。
3， 在串聯諧振電路中，由于串聯—L，C之間流過同一個電流 ，因此能量的交換是以電壓極性的變化進行；在并聯電路中，L，C兩端是同一個電壓，故能量的轉換表現為兩個元件電流相位相反。
4， 諧振時電感和電容還是兩個元件，否則不能進行能量交換；但從等效阻抗角度，是變成了一個元件數值為0或無窮大的電阻。
5， 串聯諧振是電流諧振，一般起電流放大作用。 并聯諧振起電壓放大作用。
從負載諧振方式劃分，可以為并聯逆變器和串聯逆變器兩大類型，下面列出串聯逆變器和并聯逆變器的主要技術特點及其比較：
串聯逆變器和并聯逆變器的差別，源于它們所用的振蕩電路不同，前者是用L、R和C串聯，后者是L、R和C并聯。
（1）串聯逆變器的負載電路對電源呈現低阻抗，要求由電壓源供電。因此，經整流和濾波的直流電源末端，必須并接大的濾波電容器。當逆變失敗時，浪涌電流大，保護困難。
并聯逆變器的負載電路對電源呈現高阻抗，要求由電流源供電，需在直流電源末端串接大電抗器。但在逆變失敗時，由于電流受大電抗限制，沖擊不大，較易保護。
（2）串聯逆變器的輸入電壓恒定，輸出電壓為矩形波，輸出電流近似正弦波，換流是在晶閘管上電流過零以后進行，因而電流總是超前電壓一φ角。并聯逆變器的輸入電流恒定，輸出電壓近似正弦波，輸出電流為矩形波，換流是在諧振電容器上電壓過零以前進行，負載電流也總是越前于電壓一φ角。這就是說，兩者都是工作在容性負載狀態。
（3）串聯逆變器是恒壓源供電，為避免逆變器的上、下橋臂晶閘管同時導通，造成電源短路，換流時，必須保證先關斷，后開通。即應有一段時間(t )使所有晶閘管（其它電力電子器件）都處于關斷狀態。此時的雜散電感，即從直流端到器件的引線電感上產生的感生電勢，可能使器件損壞，因而需要選擇合適的器件的浪涌電壓吸收電路。此外，在晶閘管關斷期間，為確保負載電流連續，使晶閘管免受換流電容器上高電壓的影響，必須在晶閘管兩端反并聯快速二極管。 并聯逆變器是恒流源供電，為避免濾波電抗Ld上產生大的感生電勢，電流必須連續。也就是說，必須保證逆變器上、下橋臂晶閘管在換流時，是先開通后關斷，也即在換流期間(tγ)內所有晶閘管都處于導通狀態。這時，雖然逆變橋臂直通，由于Ld足夠大，也不會造成直流電源短路，但換流時間長，會使系統效率降低，因而需縮短tγ，即減小Lk值。
（4）串聯逆變器的工作頻率必須低于負載電路的固有振蕩頻率，即應確保有合適的t 時間，否則會因逆變器上、下橋臂直通而導致?lián)Q流的失敗。
并聯逆變器的工作頻率必須略高于負載電路的固有振蕩頻率，以確保有合適的反壓時間t ，否則會導致晶閘管間換流失敗；但若高得太多，則在換流時晶閘管承受的反向電壓會太高，這是不允許的。
（5）串聯逆變器的功率調節方式有二：改變直流電源電壓Ud或改變晶閘管的觸發頻率，即改變負載功率因數cosφ。
并聯逆變器的功率調節方式，一般只能是改變直流電源電壓Ud。改變cosφ雖然也能使逆變輸出電壓升高和功率增大，但所允許調節范圍小。
（6）串聯逆變器在換流時，晶閘管是自然關斷的，關斷前其電流已逐漸減小到零，因而關斷時間短，損耗小。在換流時，關斷的晶閘管受反壓的時間(t +tγ)較長。并聯逆變器在換流時，晶閘管是在全電流運行中被強迫關斷的，電流被迫降至零以后還需加一段反壓時間，因而關斷時間較長。相比之下，串聯逆變器更適宜于在工作頻率較高的感應加熱裝置中使用。
（7）串聯逆變器的晶閘管所需承受的電壓較低，用380V電網供電時，采用1200V的晶閘管就行，但負載電路的全部電流，包括有功和無功分量，都需流過晶閘管。逆變晶閘管丟失脈沖，只會使振蕩停止，不會造成逆變顛覆。
并聯逆變器的晶閘管所需承受的電壓高，其值隨功率因數角φ增大，而迅速增加。但負載本身構成振蕩電流回路，只有有功電流流過逆變晶閘管，而且逆變晶閘管偶而丟失觸發脈沖時，仍可維持振蕩，工作比較穩定。
（8）串聯逆變器可以自激工作，也可以他激工作。他激工作時，只需改變逆變觸發脈沖頻率，即可調節輸出功率；而并聯逆變器一般只能工作在自激狀態。
（9）在串聯逆變器中，晶閘管的觸發脈沖不對稱，不會引入直流成分電流而影響正常運行；而在并聯逆變器中，逆變晶閘管的觸發脈沖不對稱，則會引入直流成分電流而引起故障。
