變頻串聯諧振電抗器

發布時間:2020-04-26 16:17:00 瀏覽次數:2830

  華意電力是一家專業研發生產串聯諧振的廠家,本公司生產的串聯諧振在行業內都廣受好評,以打造最具權威的“串聯諧振“高壓設備供應商而努力。

  變頻串聯諧振耐壓裝置產品簡介

  華意電力生產的變頻串聯諧振耐壓裝置是,采用串聯諧振的原理,由變頻電源控制箱(控制臺)、激勵變壓器、電抗器、電容分壓器組成了主設備,在電容分壓器上,接入整流硅堆及微安表,即可完成直流耐壓試驗。變頻串聯諧振耐壓裝置廣泛用于變壓器、GIS系統、SF6開關、CT/PT、絕緣子、母線、電纜、套管等容性設備。

  變頻串聯諧振耐壓裝置主要功能和特點

  1.裝置可靠性高。系統采用進口功率元件作為功率變換的核心,電壓輸出和頻率輸出穩定,電磁兼容設計合理,保護功能完善,經過多次高壓直接對地短路的測試,系統仍然保持完好,同時系統也有很強的過載能力。

  2.自動調諧功能強大。系統自動調諧時,從30Hz到300Hz自動掃頻,顯示掃頻曲線,用戶能直觀地看到系統調諧過程;掃頻完成后,系統根據掃頻初步找到的諧振頻點,在其±5Hz范圍內以0.01Hz為分辨率進行頻率細掃,最后精確鎖定諧振頻率。

  3.支持多種試驗模式。系統支持“自動調諧+手動調壓”,“自動調諧+自動調壓”,“手動調諧+手動調壓”等試驗模式,推薦使用“自動調諧+手動調壓”模式,既能快速找到諧振點,又能通過手動調壓控制試驗過程,安全性更高。

  4.系統人機交互界面友好。試驗參數設置、試驗控制、試驗結果等同屏顯示,直觀清晰,并具有自動計時及操作提示功能。全觸摸屏操作及顯示,具備試驗數據保存和查詢功能。

  5.保護功能完善。具備零位保護(電壓輸出控制旋鈕不在零位時,禁止系統啟動),過壓保護,過流保護,閃絡保護等功能,保證了系統的可靠性。

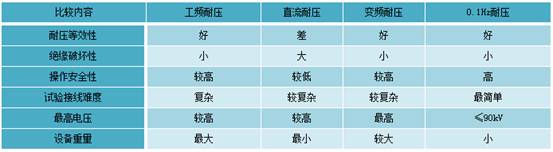

變頻串聯諧振耐壓裝置與其它耐壓試驗的比較

變頻串聯諧振耐壓裝置構成

  調頻電源——既可改變其輸出頻率,又可改變其輸出電壓。

  勵磁變壓器——起耦合信號及電壓變換的作用,并按自身變化來提升電壓。

  電抗器——與被試品串聯,構成LC串聯諧振電路。

  電容分壓器——測量被試品上的電壓,并作為采樣信號反饋給調頻電源。

  補償電容器——補償小電容量被試品、調整被試品頻率。

  例:110kV變電站GIS設備,35kV變壓器、配電設備交流耐壓,試驗頻率為30-300Hz,試驗電壓184kV。

  對110kVGIS設備,諧振電容為2000pf,試驗基準頻率為145HZ,試驗電壓為265KV,此時試驗參數為:

   使用電抗器6節串聯,此時電感量為135*6=810H

   f=1/2π√LC=1/(2×3.14×√810×0.002×10-6)=125Hz。

   I=2πfCU試 =2π×125×0.002×10-6×184×103=0.32A

變頻串聯諧振耐壓裝置電抗器使用關系表

設備組合

被試品對象

電抗器

36kVA/36kV 六節

激勵變壓器輸出端選擇

110KV變電站GIS等


使用電抗器六串

10kV





總結:110kV變電站GIS設備,35kV變壓器、配電設備的選型結果是BPXZ-HT-216kVA/216kV變頻串聯諧振耐壓裝置。

  變頻串聯諧振耐壓裝置不同于一般通用的試驗儀器,最大的特點是同一套設備可以用于不同電氣設備的交流耐壓試驗如交聯電纜、變壓器、GIS、電動機和發電機等,除了華意電力給出系列典型常用型號供用戶選擇外,通常需要根據用戶的試品范圍和試驗要求進行配置方案的設計,滿足不同地區、不同用戶、不同試品的試驗要求。

  在電子設備中,我們經常可以看到有許多磁環與連接電纜構成一個電感器(電纜中的導線在磁環上繞幾圈作為電感線圈),它是電子電路中常用的抗干擾元件,對于高頻噪聲有很好的屏蔽作用,故被稱為吸收磁環。磁環在不同的頻率下有不同的阻抗特牲。一般在低頻時阻抗很小,當信號頻率升高后磁環的阻抗急劇變大。

大家都知道,信號頻率越高,越容易輻射出去,而一般的信號線都是沒有屏蔽層的,這些信號線就成了很好的天線,接收周圍環境中各種雜亂的高頻信號,而這些信號疊加在原來傳輸的信號上,甚至會改變原來傳輸的有用信號,嚴重干擾電子設備的正常工作,因此降低電子設備的電磁干擾(EM)已經是必須考慮的問題。在磁環作用下,即使正常有用的信號順利地通過,又能很好地抑制高頻于擾信號,而且成本低廉。

  電抗器主要用于電力系統中的一種恒流和穩壓的電力網中所采用的電抗器,實質上是一個無導磁材料的空心線圈。

  在電力系統發生短路時,會產生數值很大的短路電流,如果不加以限制,要保持電氣設備的動態穩定和熱穩定是非常困難的。因此,為了滿足某些斷路器遮斷容量的要求,常在出線斷路器處串聯電抗器, 增大短路阻抗, 限制短路電流。

  由于采用了電抗器,在發生短路時,電抗器上的電壓降較大,所以也起到了維持母線電壓水平的作用,使母線上的電壓波動較小,保證了非故障線路上的用戶電氣設備運行的穩定性。

  按用途分為 7種:

  ①限流電抗器。串聯于電力電路中,以限制短路電流的數值。

  ②并聯電抗器。一般接在超高壓輸電線的末端和地之間,起無功補償作用。

  ③通信電抗器。又稱阻波器。串聯在兼作通信線路用的輸電線路中,用以阻擋載波信號,使之進入接收設備。

  ④消弧電抗器。又稱消弧線圈。接于三相變壓器的中性點與地之間,用以在三相電網的一相接地時供給電感性電流,以補償流過接地點的電容性電流,使電弧不易起燃,從而消除由于電弧多次重燃引起的過電壓。

  ⑤濾波電抗器。用于整流電路中減少竹流電流上紋波的幅值;也可與電容器構成對某種頻率能發生共振的電路,以消除電力電路某次諧波的電壓或電流。

  ⑦起動電抗器。與電動機串聯,限制其起動電流。

電抗器也叫電感器,一個導體通電時就會在其所占據的一定空間范圍產生磁場,所以所有能載流的電導體都有一般意義上的感性。然而通電長直導體的電感較小,所產生的磁場不強,因此實際的電抗器是導線繞成螺線管形式,稱空心電抗器;有時為了讓這只螺線管具有更大的電感,便在螺線管中插入鐵心,稱鐵心電抗器。

在交流電的領域中則除了電阻會阻礙電流以外,電容及電感也會阻礙電流的流動,這種作用就稱之為電抗,意即抵抗電流的作用。電容及電感的電抗分別稱作電容抗及電感抗,簡稱容抗及感抗。

電抗分為感抗和容抗,比較科學的歸類是感抗器(電感器)和容抗器(電容器)統稱為電抗器,然而由于過去先有了電感器,并且被稱謂電抗器,所以現在人們所說的電容器就是容抗器,而電抗器專指電感器。
