華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。

  隨著國民經濟的飛速發展，各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓實驗都必須嚴格按實驗規程定時進行。在工頻條件下，因為被試品電容量較大，或者實驗電壓要求過高，對實驗設備的電源容量相應的也有較高的要求，傳統的工頻耐壓設備通常單件體積大，分量重，不便于現場搬運，并且不利于人為組合，靈活性較差。比較好的辦法是選用串聯諧振的方法進行耐壓實驗。

  串聯諧振試驗裝置具有過壓、過流、零位啟動。系統閃落等保護功能，過壓過流保護值可根據用戶需要整定詩品閃落時閃落保護動作并能記下閃落電壓值，以供試驗分析。串聯諧振試驗裝置共有四種工作模式：全自動模式、手動模式、自動調諧手動升壓模式，方便用戶根據現場情況進行選擇。采用DSP平臺技術，可以方便的根據用戶的需求增減功能和升級，同時使得人機交換界面更加人性化。

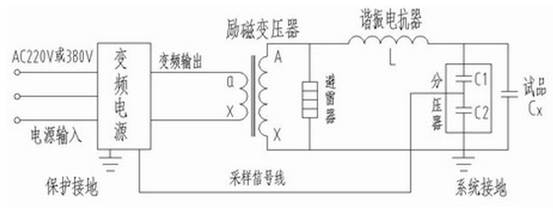

串聯諧振試驗裝置原理圖

  我們已知，在回路頻率 f＝1/2π時，回路產生諧振，此時試品 上的電壓是勵磁變高壓端輸出電壓的Q倍。Q為系統品質因素，即電壓諧振倍數，一般為幾十到一百以上。先通過調節變頻電源的輸出頻率使回路發生串聯諧振，再在回路諧振的條件下調節變頻電源輸出電壓使試品電壓達到試驗值。由于回路的諧振，變頻電源較小的輸出電壓就可在試品CX上產生較高的試驗電壓。

  例：對35kV，300平方毫米3000m，電容量≤0.58μF，試驗電壓52KV：

  試驗電流 I=2πfCU試 =2π×35×0.58×10-6×52×103=6.6A

  對應電抗器電感量 L=1/ω2C=36H

  使用電抗器二節串聯三組并聯，則單節電抗器為63kVA/27kV/2.33A/54H。

  串聯諧振試驗裝置電抗器使用關系表

總結：35kV，300平方毫米3000m的選型結果是XZB-378kVA/162kV/54kV調頻式串聯諧振試驗裝置

  華意電力運用獨有的低干擾技術，消除了變頻串聯諧振設備高頻諧波干擾的難題，實測諧波含量低于0.3%，輸出為純正弦波，可監測峰值，能確保高價值的電力設備不因高頻諧波干擾而損壞。超低諧波含量，體積小重量輕的串聯諧振試驗裝置就在華意電力。

  各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。目前，比較好的方法是采用串聯諧振的方法進行耐壓試驗。

  串聯諧振電源在電力系統應用中的優點

1. 所需電源容量大大減小。串聯諧振電源是利用諧振電抗器和被試品電容諧振產生高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q。

2. 設備的重量和體積大大減少，串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減少，一般為普通試驗裝置的1/5-1/10。

3. 改善輸出電壓的波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波形，有效的防止了諧波峰值對試品的誤擊穿。

4. 防止大的短路電流燒傷故障點。在串聯諧振狀態，當試品的絕緣弱點被擊穿時，電路立即脫諧，回路電流迅速下降為正常試驗電流的1/Q。而并聯諧振或者試驗變壓器方式做耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流，擊穿電流相差數百倍。所以，串聯諧振能有效的找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5. 不會出現任何恢復過電壓。試品發生擊穿時，因失去諧振條件，高電壓也立即消失，電弧即刻熄滅，且恢復電壓的再建立過程很長，很容易在再次達到閃落電壓前斷開電源，這種電壓的恢復過程是一種能量積累的間歇振蕩過程，其過程長，而且，不會出現任何恢復過電壓。

  串聯諧振試驗裝置主要特點說明

1. 調頻及功率原件使用最先進的日本進口的優質元器件；

2. 充分利用公司現有資源，完全獨立自主開發和設計及生產該設備的所有組成部分：變頻電源、勵磁變壓器、高壓電抗器、電容補償器和高精度電容分壓器；

3. 具備全自動、全手動以及半自動的多種功能，可任意切換使用；

4. 具備試驗電壓、加壓時間、報警電流整定、頻率范圍、起始電壓的設置；

5. 具備放電保護功能，在視頻發生閃絡時，或其他原因造成的諧振回路突然失諧，變頻控制電源立即自動快速切斷輸出，并顯示保護類型和閃絡電壓值；

6. 測量顯示輸出電壓、輸出頻率及加壓時間、、保護動作類型等相關信息，在試驗完成時電壓自動下降到零位；

7. 大液晶全中文界面平臺技術，全觸摸屏操作，數據保存。

  因為多年專注于串聯諧振裝置的研發生產，所以華意電力在技術、質量、服務都是變頻串聯諧振裝置的上上選！
