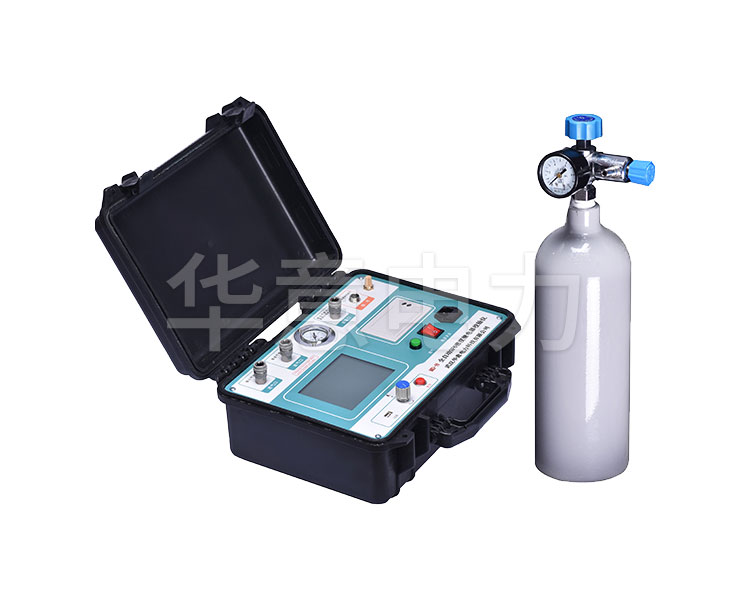

首先我們先了解“SF6密度繼電器校驗裝置”基本原理，SF6高壓斷路器中的SF6氣體是密封在一個固定不變的容器內的，在20℃時的額定壓力下，它具有一定的密度值，在斷路器運行的各種允許條件范圍內，盡管SF6氣體的壓力隨著溫度的變化而變化，但是，SF6氣體的密度值始終不變。因為SF6斷路器的絕緣和滅弧性能在很大程度上取決于SF6氣體的密度，所以，對SF6密度的監視顯得特別重要。為了能達到經常監視密度的目的，國家標準規定，SF6斷路器應裝設SF6氣體密度繼電器。密度繼電器是起控制和保護作用的。我們以 “MD-H 全自動SF6密度繼電器校驗儀”舉例，簡單說明：

  SF6密度繼電器校驗儀主要測四個參數，這四個參數的測試過程如下：

  閉鎖回復值校驗

  在環境溫度下，當SF6密度繼電器為零壓力時，給SF6密度繼電器一定的速度緩慢充氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖回復值。

  報警回復校驗值

  繼續給SF6密度繼電器以一定的速度緩慢充氣，當密度繼電器的報警繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的報警回復值。

  報警值校驗

  在環境溫度下，當SF6密度繼電器內壓力大于報警回復值時，以一定的速度緩慢放氣，當SF6密度繼電器的報警繼電器動作時，記錄當前環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20度時的等效壓力值就是SF6密度繼電器的報警值。

  閉鎖值校驗

  繼續給SF6密度繼電器以一定的速度緩慢放氣，當SF6密度繼電器的閉鎖繼電器動作時，記錄當前的環境溫度下的壓力值，并換算成20℃時的等效壓力值，這個20℃時的等效壓力值就是SF6密度繼電器的閉鎖值。

  一臺優質的“SF6密度繼電器校驗裝置”要具備高效、穩定測試以上四個技術指標，重復性好。
