一、串聯諧振的定義和條件

  在電阻、電感、電容串聯電路中，當電路端電壓和電流同相時，電路呈電阻性，電路的這種狀態叫做串聯諧振。

  可以先做一個簡單的實驗，如圖8-20所示，將：三個元件R、L和C與一個小燈泡串聯，接在頻率可調的正弦交流電源上，并保持電源電壓不變。

  實驗時，將電源頻率逐漸由小調大，發現小燈泡也慢慢由 暗變亮。當達到某一頻率時，小燈泡最亮，當頻率繼續增加時， 又會發現小燈泡又慢慢由亮變暗。小燈泡亮度隨頻率改變而變 化，意味著電路中的電流隨頻率而變化。怎么解釋這個現象呢?

  在電路兩端加上正弦電壓U，根據歐姆定律有

二、串聯諧振的特點

（1）因為串聯諧振時，LCXX，故諧振時電路阻抗為

（2）串聯諧振時，阻抗最小，在電壓U一定時，電流最大，其值為

由于電路呈純電阻，故電流與電源電壓同相，

（3）電阻兩端電壓等于總電壓。電感和電容的電壓相等，其大小為總電壓的Q倍， 即

  式中Q為串聯諧振電路的晶質因數，其值為

  諧振電路中的品質因數，—般可達100左右。可見，電感和電容上的電壓比電源電壓大很多倍，故串聯諧振也叫做電壓諧振，線圈的電阻越小，電路消耗的能量也越小，則表示電路品質好，品質因數高；若線圈的電感量L越大，儲存的能量也就越多,而損耗一定時,同樣也說明，電路品質好，品質因數高。所以在電子技術中，由于外來信號微弱，常常利用串聯諧振來獲得一個與信號電壓頻率相同，但大很多倍的電壓。

（4）諧振時，電能僅供給電路電阻的消耗，電源電路間不發生能量轉換，而電感與電容間進行著磁能和電能的轉換。

三、串聯諧振的應用

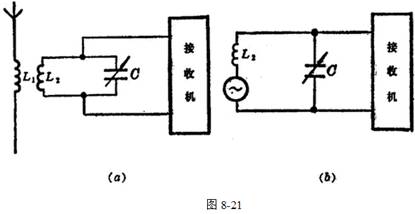

  在收音機中，常利用串聯諧振電路來選擇電臺信號，這個過程叫做調諧，如圖8-21（a）所示。圖8-21(b)是它的等效電路。

  當各種不同頻率信號的電波在天線上產生感生電流時，電流經過線圈L1感應到線圈L2。如果振蕩電路對某一信號頻率發生諧振時，回路中該信號的電流最大，則在電容器兩端產生一高于此信號電壓Q倍的電壓CU。而對于其它各種頻率的信號，因為沒有發生諧振，在回路中電流很小，從而被電路抑制掉。所以，可以改變電容C，以改變回路的諧振頻率來選擇所需耍的電臺信號。

  各種大型電力變壓器、電力電纜、汽輪及水輪發電機及其它容性設備的交流耐壓試驗都必須嚴格按試驗規程定期進行。在工頻條件下，由于被試品電容量較大，或者試驗電壓要求較高，對試驗裝置的電源容量相應的也有較高的要求，傳統的工頻耐壓裝置往往單件體積大，重量重，不便于現場搬運，而且不便于任意組合，靈活性較差。比較好的方法是采用串聯諧振的方法進行耐壓試驗。諧振裝置既可滿足高電壓、小電流的設備試驗條件要求，又可滿足低電壓、大電流的設備試驗條件要求，具有較寬的適用范圍

  諧振裝置工作原理

  諧振裝置主要由變頻控制器，勵磁變壓器，高壓電抗器，高壓分壓器等組成。變頻控制器又分兩大類，20KW及以上為控制臺式，20KW以下為便攜箱式；它由控制器和濾波器組成。變頻控制器主要作用是把幅值和頻率都固定的380V或200V工頻正弦交流電轉變為幅值和頻率可調的正弦波。并為整套設備提供電源。勵磁變壓器的作用是將變頻電源輸出的電壓升到合適的試驗電壓。高壓電抗器L是諧振回路重要部件，當電源頻率等于1/(2π√LCX)時，它與被試品CX發生串聯諧振。

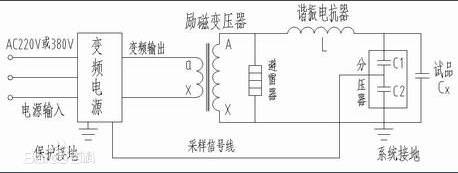

諧振裝置工作原理圖

  例：35kV/300mm2電纜1000m，電容量≤0.19μF，試驗頻率為30-300Hz,試驗電壓52kV。頻率取43Hz，

  試驗電流I=2πfCU試 =2π×43×0.19×10-6×52×103=2.7A

  對應電抗器電感量 L=1/ω2C=72H

 設計六節電抗器，電抗器單節為45kVA/45kV/1A/108H，通過單獨或組合使用能輸出90kV，180kV，和270kV，系統總容量為270kVA。

諧振裝置電抗器使用關系表

總結：35kV/300mm2電纜1000m的選型結果是XZB-270kVA/270kV/45kV

  調頻式串聯諧振試驗裝置。

  諧振裝置采用多級疊加的方式，多臺電抗器可并聯、串聯使用，分壓器既用來測量試驗電壓，也可以作為 小電容量試品的補償電容，使得諧振頻率可以在30～300Hz范圍內完成多種電力設備的交流耐壓試驗。
