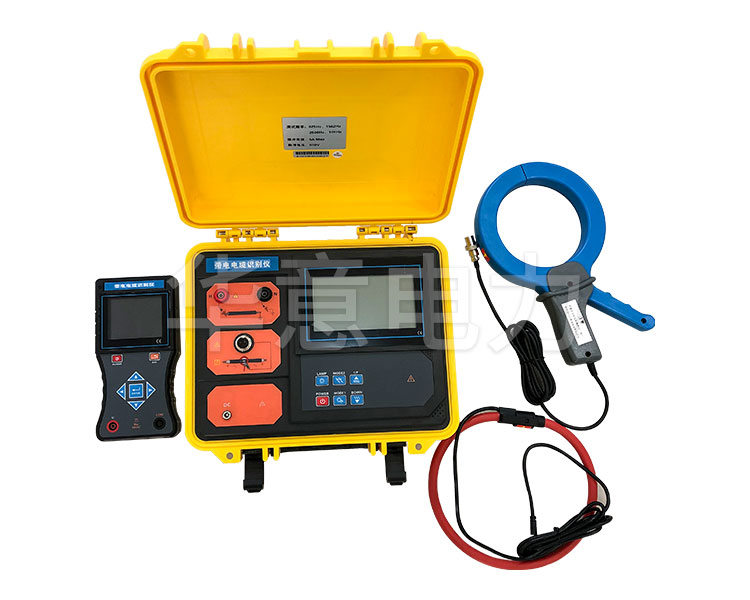

帶電電纜識別儀是將特殊的脈沖調制信號通過連接線注入電纜中，產生特定的頻率特征信號，再由接收機接收該信號，從信號的大小、幅值判別電纜識別的正確性，帶電電纜識別儀是由信號發生器和接收器兩部分組成，攜帶方便、成功率高，可用于電力電纜架設、遷移、維護以及故障處理中用來識別眾多電纜中的其中一根，下面是我為大家準備的使用方法。

　　1. 發射機接線方法

　　將發射卡鉗的紅、黑兩個接線插頭插在信號發生器對應的兩個紅、黑端口，將發射卡鉗A(看標識)卡在被識別電纜上且箭頭指向電纜終端，被識別電纜兩端應可靠接地，對于不運行的電纜，也可以用發射卡鉗在不運行電纜上信號進行識別，但要求電纜兩端可靠接地外，還要將兩端的芯線可靠接地。

　　2. 校準過程

　　在距發射卡鉗兩米以外的被識別電纜上，將接收卡鉗B卡住該電纜，其卡鉗上的箭頭一定要指向電纜終端，然后核對方向和測試連接方向，此時接收機電流表指針一定是向右偏轉，同時有聲光提示，如果將接收卡鉗B的箭頭指向發射源端，將不會有聲光提示，而且電流表頭指針向左偏轉，記住接收卡鉗表頭偏轉方向。

　　3. 識別過程

　　在識別點，用接收卡鉗B對各條電纜進行識別，在進行識別時，一定要將接收卡鉗上的箭頭始終指向電纜的終端方向，逐條電纜進行卡測，在被識別電纜上，接收機電流表頭指針一定是向右偏轉，同時聲光報警提示，而在其余電纜上，接收機電流表頭指針一定是向左偏轉，沒有聲光報警提示，接收機電流表頭指針向右偏轉，同時聲光報警提示的，就是要尋找和識別的那條電纜，這個測試結果具有唯一性，也就是說，該電纜溝里無論有多少條電纜，當用接收卡鉗B對各條電纜進行識別時只有一條電纜(要尋找和識別的電纜)上的接收機電流表頭指針是向右偏轉，同時聲光報警提示的。

　　提醒事項

　　帶電電纜識別儀在進行帶電作業時采用的是“耦合法”,受到線路電流的影響，鉗口會產生感應電流引起、發熱等現象，請您不用擔心，這個不會影響使用。
