華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。  變頻諧振試驗是交流耐壓試驗的一種，10-300Hz交流耐壓試驗和工頻交流耐壓試驗有相似之處，接近設備實際交流工作狀態。變頻諧振試驗廣泛用于電纜、變壓器和GIS等大容量試品交流耐壓試驗中，適用于大容量，高電壓的電容性試品的交接和預防性試驗。

10kV電纜300mm2長度不大于4.0km，試驗電壓為21.75kV，試驗頻率為30Hz～300Hz

(1)電纜長度：4km截面積：300mm2對應的電容量為1.2μF， 最高耐壓試驗值21.75kV

⑵諧振頻率：1/6.28×√22.5×1.2×10-6=30Hz

30Hz下最大被試電容量時的試驗電流：30×6.28×1.2×10-6×21.75×103=5.4A。

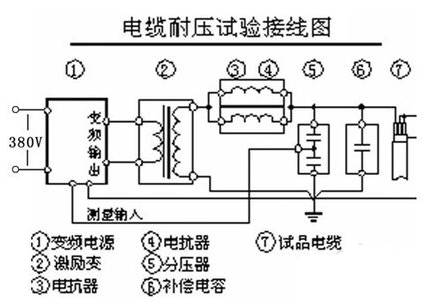

⑶選擇設備：10kW變頻控制源；36kV/1A電抗器六臺并聯；10kVA(1.5kV/6A)勵磁變；100kV分壓器；

35kV電纜300mm2長度不大于1.2km，試驗電壓為52kV，試驗頻率為30Hz～300Hz。

⑴電纜長度：1.2km截面積：300mm2對應的電容量范圍為0.228μF， 最高耐壓試驗值52kV

⑵諧振頻率：1/6.28×√90×0.228×10-6=35Hz

35Hz下最大被試電容量時的試驗電流：35×6.28×0.228×10-6×52×103=2.6A。

⑶選擇設備：10kW變頻控制源；36kV/1A電抗器二臺串聯三組并聯；10kVA（3kV/3A）勵磁變；100kV分壓器；

電纜耐壓時電抗器選用說明

(1)上述配置是按照最長電纜計算出的配置方案；

(2)對短電纜試驗時，為了達到諧振，一般將三節電抗器串聯（三節電抗器串聯時，與100kV分壓器的電容量可以自身諧振）。
