華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。一、串聯諧振和并聯諧振特點概述

  變頻串聯諧振試驗裝置又叫串聯諧振，是由變頻電源、勵磁變壓器、電抗器和電容分壓器組成。被試品的電容與電抗器構成串聯諧振連接方式；分壓器并聯在被試品上，用于測量被試品上的諧振電壓，并作過壓保護信號；調頻功率輸出經激勵變壓器耦合給串聯諧振回路，提供串聯諧振的激勵功率。

  在電感和電容并聯的電路中，當電容的大小恰恰使電路中的電壓與電流同相位，即電源電能全部為電阻消耗，成為電阻電路時，叫作并聯諧振，并聯諧振是一種完全的補償，電源無需提供無功功率，只提供電阻所需要的有功功率。

  諧振時，電路的總電流最小，而支路的電流往往大于電路的總電流，因此，并聯諧振也成為電流諧振，發生并聯諧振時，在電感和電容元件中流過很大的電流，因此會造成電路的熔斷器熔斷或燒毀電氣設備的事故；但在無線電工程中往往用來選擇信號和消除干擾。

二、串聯諧振和并聯諧振的諧振條件

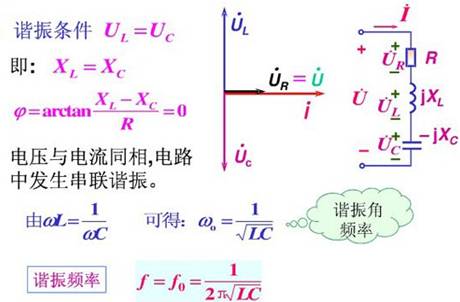

串聯諧振的諧振條件

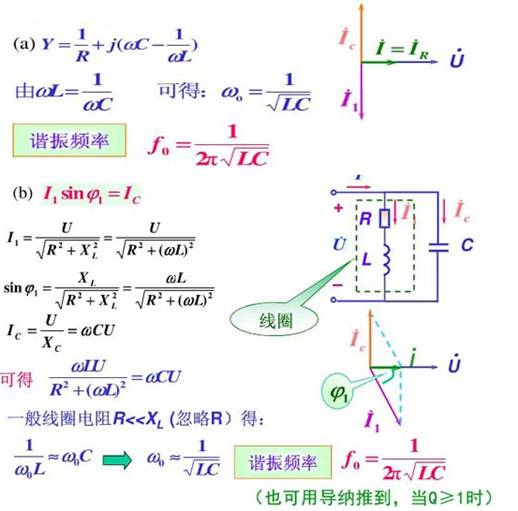

并聯諧振的諧振條件

串聯諧振的電路特點

  1.總阻抗值最小：Z=R+j(wl-1/wc)=R；

  2.電源電壓一定時，電流最大；I=I0=U/|Z|=U /R；

  3.電路成電阻性，電容或電感的電壓可能高于電源電壓。

并聯諧振的電路特點

  1.電壓一定時，諧振時電流最小；

  2.總阻抗最大；

  3.電路成電阻性，支路電流可能會大于總電流。

  通過對電路諧振的分析，掌握諧振電路的特點，再生產實踐中，應該用其所長，避其所短。

四、串聯諧振和并聯諧振的產品特點

  串聯諧振產品的主要特點

1.所需電源容量大大減小

  串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍（Q為品質因素）。

2. 設備的重量和體積大大減小

  串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5～1/10。

3. 改善輸出電壓波形

  諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。

4. 防止大的短路電流燒傷故障點

  在諧振狀態，當被試品的絕緣弱點被擊穿時，電路立即脫諧（電容量變化，不滿足諧振條件），回路電流迅速下降為正常試驗電流的1/Q。而采用并聯諧振或者傳統試驗變壓器的方式進行交流耐壓試驗時，擊穿電流立即上升幾十倍，兩者相比，短路電流與擊穿電流相差數百倍。所以，串聯諧振能有效地找到絕緣弱點，又不存在大的短路電流燒傷故障點的憂患。

5. 不會出現任何恢復過電壓

  被試品發生擊穿閃絡時，因失去諧振條件，高電壓也立即消失，電弧立刻熄滅，裝置的保護回路動作，切斷輸出。

并聯諧振產品的主要特點

  用并聯諧振調諧與升壓十分穩定，在低電壓下進行調諧，調諧過程依據升壓變壓器高壓側電流的大小，調諧至電流最小時即為諧振點，然后升壓至需要的電壓，對于自動調諧來說，也容易控制，可以避免串聯線路調諧過程中的電壓震蕩。
