隨著電力監督委員會對電力預防性試驗的技術優化，電力電纜建議采用交流電壓的方法進行絕緣性能檢查，隨之，串聯諧振應用就非常普及了，實現串聯諧振測量設備叫做串聯諧振試驗裝置，是由勵磁變壓器，控制電源，電抗器和分壓器組成，他們在進行交流耐壓時，都有著不同的功能和作用，串聯諧振試驗裝置的設計容量是按照用戶提供的技術參數進行設計生產， 那么，決定串聯諧振容量到底是那些因數呢? 我們今天來分享一下:

　　決定串聯諧振容量的因數

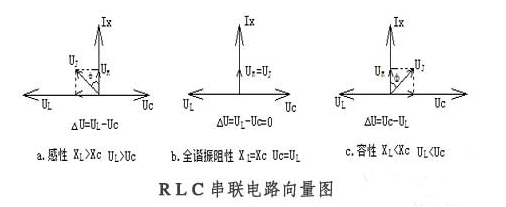

　　在解釋這個問題之前，我們可以從兩個方面，① 串聯諧振電路的原理; ②實際的應用，我們先看第一種情況，如下圖：

　　首先，要計算電路所呈現的狀態，是容性還是呈阻性，這在后面的計算中，需要電容量參與計算，我們看一下諧振頻率的計算公式：F(頻率)=1/[2π×√(L×CX)]，如果求得頻率之后，就要去計算試驗I試=2πfCU×10-3?(A)，通過以上的計算之后，就基本可以確定容量的大小，比如： 10kv系統，8.7*2.5≈21kv，這就是試驗電壓，如果長度為3公里，每公里試驗電流按照1.5A，那么最大電流4.5A， P=U*I基本就是串聯諧振的最大輸出功率。

　　第二種方法就是通過“記”的辦法，比如：35kv電纜每公里的長度試驗電流為2.5A，然后乘以試驗電壓即為輸出的最大容量。

　　從上面的內容中，我們可以很明顯的看到，影響串聯諧振裝置的因數主要是試驗電流和電壓的影響，電流越大，串聯諧振的容量就越大，其次還有頻率。

　　在實際的應用中，有時候有客戶問我，串聯諧振裝置做主變時，電抗器怎么配，根據鼎升電力售后服務的經驗，串聯諧振試驗裝置做主變交流耐壓時，我們通常不考慮電流，只考慮電壓，所以，串聯諧振裝置是串聯運行。
