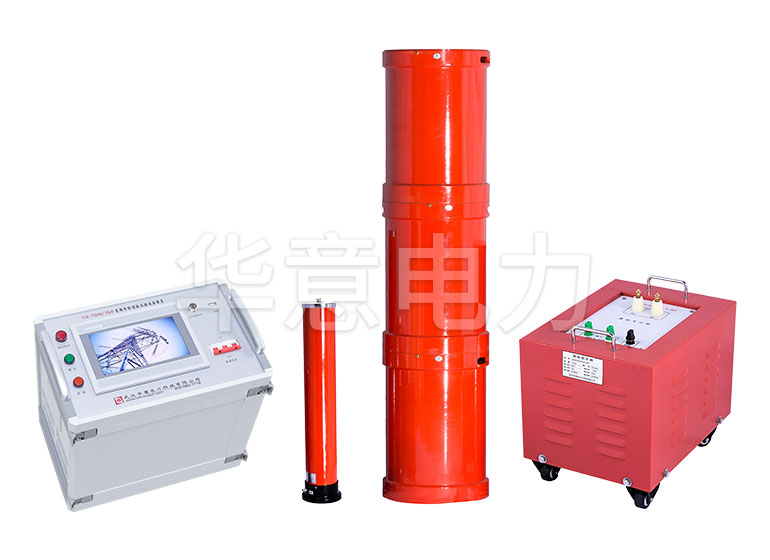

變頻串聯諧振試驗裝置是運用串聯諧振原理，利用勵磁變壓器激發串聯諧振回路，調節變頻控制器的輸出頻率，使回路電感L和試品C串聯諧振，諧振電壓即為加到試品上電壓。

由電感和電容組成的電路在外部交流電源的作用下會產生振蕩，每個振蕩電路都有自己的固有頻率，當外部交流電源的頻率等于電路的固有頻率時，振蕩（電壓或電流）的振幅達到最大值，稱為共振。無線電的輸入電路是諧振電路，改變電路的電感或電容，使電路的固有頻率等于要接收的無線電臺的頻率，產生諧振，可以選擇無線電臺的信號，收音機的中頻變壓器也是一個諧振電路，它被調諧到465khz，這使得中頻放大器具有465khz中頻信號的最大放大能力，而其他頻率信號被抑制。

在串聯連接電阻、電感、電容和外部交流電源的振蕩電路中，當應用電源的頻率等于電路的固有頻率時，電路產生共振，這種共振稱為串聯共振，串聯諧振具有以下特點：電路的總阻抗為純電阻，變化為最小值，等于回路的電阻；電路中的電流達到最大值；電感上的電壓等于電容上的電壓，等于交流電源電壓的q倍，因此，串聯諧振也稱為電壓諧振。如果外部電源的頻率小于或大于環路的固有頻率，則環路的總阻抗增加，電流減小，環的q值越大，曲線越陡，共振現象越強烈。

在電感、電容和外部交流電源并聯的振蕩電路中，當應用電源的頻率等于電路的固有頻率時，電路產生共振，這種共振稱為平行共振。并聯諧振具有以下特點：總阻抗為純電阻，達到最大值；電路電壓達到最大值；當電源電阻較大時，電路總電流可視為常數，兩個支路的電流為總電流的q倍，也就是說，這兩個支路的電流方向相反，大小相似，它們之間的差別就是總電流，因此，平行共振又稱電流共振，如果外部電源的頻率小于或大于電路的固有頻率，則電路的總阻抗將降低，電路的電壓也將降低，環的 Q值越大，曲線越陡，說明共振現象越強烈。

串聯諧振的優勢：

1. 所需電源容量大大減小。zhidaoXB-f系列串聯諧振試驗裝置是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍(Q為品質因素)；
2. 設備的重量和體積大大減回小。串聯諧振電源中，不但省去了笨重的大功率調壓裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5——1/10；
3. 改善輸出電壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效答地防止了諧波峰值引起的對被試品的誤擊穿；
