并聯諧振原理

  在電感、電容和外加交流電源相并聯的振蕩回路，通常電感線圈是用電阻和電感的串聯組合來表示的，電容器的損耗及漏電流一般很小，在一定條件下可忽略不計，如圖4。如果回路的感抗和容抗比電阻大得多，即ωL（ωC）＞＞R，并聯回路的固有頻率可近似為f＝1／2πLC。如果Q、L、C達到一定條件，使并聯電路的感納和容納相等BL＝BC（BL＝ωL，BC＝1／ωC），從而使電納B等于零（B＝BL－BC＝0），則電流與電壓將同相（ω＝0），這種情況稱為R、L、C并聯諧振，并聯諧振原理其特點如下：

  諧振時電路的阻抗最大，在外施電源電壓一定的情況下，電路中的電流將在諧振時達到最小值，I＝U／ZO。由于電源電壓與電路中電流同相（＝0），因此，電路對電源呈現阻性，諧振時電路的阻抗ZO相當于一個電阻。

  諧振時并聯支路的電流近似相等，而比總電流大許多倍，如圖5所示。所以諧振時電路兩端會呈現高電壓，根據這一特點，并聯諧振也稱為電流諧振。

  諧振在電力工程中往往是有害的。例如在380/220V電力線路中發生串聯諧振，盡管L和C兩端的電壓Ul和U。相互抵消，但其單獨作用不可忽視，它們往往遠遠大于外加電壓，數值可達數千伏，這是相當危險的。當電力線路發生并聯諧振時，支路電流往往大大超過電路總電流，造成熔斷器熔斷、開關跳閘或燒毀電氣設備的事故。所以電力線路中要避免發生諧振。

  另一方面，諧振現象在無線電和電工技術中得到廣泛應用，在信號接收（如收音機調諧、中頻放大)、消除干擾及一些振蕩器、濾波器電路中，諧振往往是其主要組成部分。

  諧振在感應爐電路中也得到了廣泛應用。通常遮感應器線圈上要并聯或串聯電容器，以組成并聯諧振或串聯諧振電路，使感應爐工作在近于諧振狀態，以求獲得比較高的功率因數和效率。

  電路的阻抗Z＝R＋（XL－XC＝R，其值最小，因而電路中的電流I＝U／R達到最大值。由于＝0，電路對電源呈現阻性，能量的互換只發生在電感L與電容C之間。

串聯諧振時UC稱UL可能超過外加的電源電壓多倍（由于XL=XC，則UL=UC。而UL與UC在相位上相反、互相抵消，因而電源電壓U=UR，但UL和UC的單獨作用不容忽視：UL＝I×XL＝U／R×XLUC＝I×XC＝U／R×XC當XL＝XC＞R時，UL和UC都高于電源電壓U，等于交流電源電壓的Q倍（稱為電路的品質因數或共振系數，是一個無量綱的量，Q＝UC／U＝UL／U＝1／ωCR＝ωL／R倍，如果ωL＝1／ωC＞＞R，則Q＞＞1，因而電路接近諧振時，電感L和電容C兩端會出現大大超過外施電壓的高電壓。

  串聯諧振回路總阻抗是純電阻，而且變到最小值，等于回路的電阻；回路中的電流達到最大值；電感上的電壓等于電容上的電壓，并且等于交流電源電壓的Q倍。因此串聯諧振也叫做電壓諧振。串聯諧振時的相量圖如圖2所示。

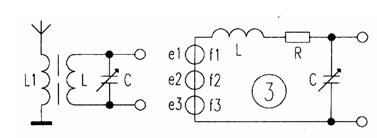

  串聯諧振在無線電工程中的應用較為廣泛，圖3是普通收音機的輸入電路，L與C組成串聯諧振電路。例如當微弱的信號電壓輸入到串聯諧振回路后，在電容或電感兩端可以獲得一個比輸入電壓大許多倍的電壓。而其他各種不同頻率的信號由于沒有達到諧振，故而在回路中引起的電流很小，這樣就起到了選擇信號和抑制干擾的作用。
