變頻串聯諧振的用處

　　在電力系統中，變頻串聯諧振也稱為串聯諧振裝置，是根據不同試驗對象的容量大小，電壓等級而設計的大容量、高電壓電力預防性試驗設備，變頻串聯諧振是由變頻控制器、勵磁變壓器、補償電容器、電抗器和電容分壓器組合而成，廣泛用于電力變壓器、GIS全封閉組合電器、電力電纜、母線、開關等電力設備的絕緣性能檢測。

　　變頻串聯諧振試驗的測量原理

　　變頻串聯諧振設計結構不同于電力變壓器，采用分體設計，可根據試驗對象的不同條件對串聯諧振裝置進行不同容量的調配，極大的提高了諧振裝置的便攜性和靈活性，變頻串聯諧振試驗的測量原理是充分利用串聯諧振電路，通過調節電抗、電容和試驗頻率的關系，使串聯諧振裝置在諧振電路中產生諧振條件，滿足諧振試驗的基本要求和試驗條件，與此相對應的還有“并聯諧振”。

　　串聯諧振的接線圖

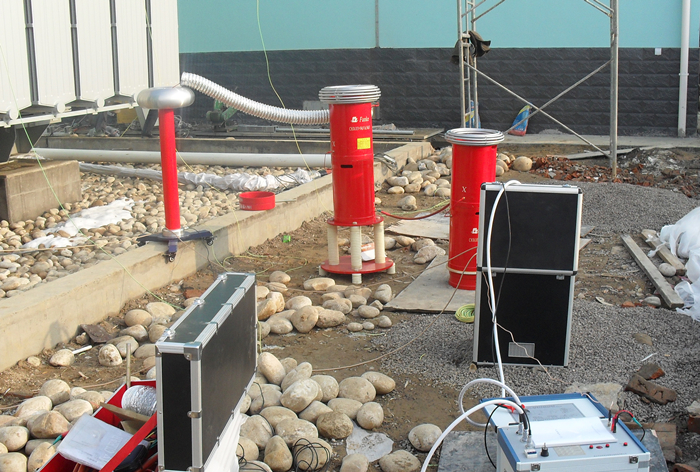

　　為了方便大家更好的閱讀，串聯諧振的接線圖我以實物圖展示，下圖是華意電力在現場操作時所拍攝的圖片。

　　圖中是針對電力電纜所進行的諧振試驗，為了達到諧振條件，我們通過計算后，采用2節電抗器進行串聯，最終完成了試驗，接線的基本思路是，輸入電壓經過變頻器調頻，輸入到勵磁變壓器提高容量，輸入電抗器進行電容電感的諧振條件匹配，最后用電容分壓器采集 “諧振電壓”，注意，當試品容量太小時，需要并聯補償電容器。

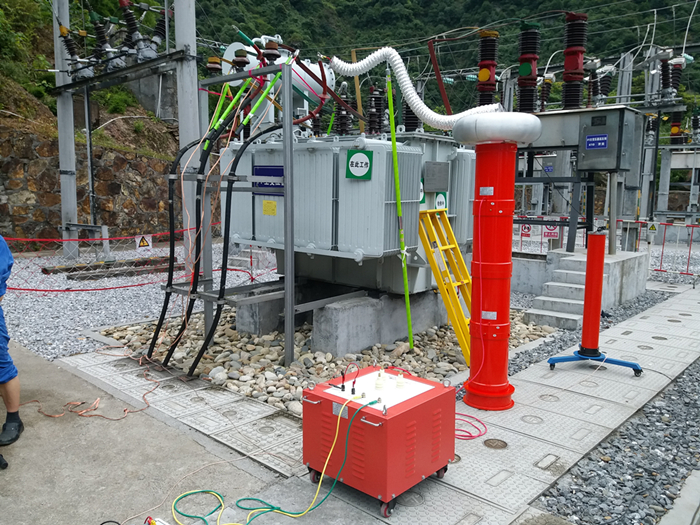

　　上圖，是華意電力在針對電站進行試驗，其功能與變頻串聯諧振原理和接線方法有所不同，采用的是頻率為純工頻，只能細調電感量來實現絕緣性的檢查。
