一、直流數字分壓器測量原理

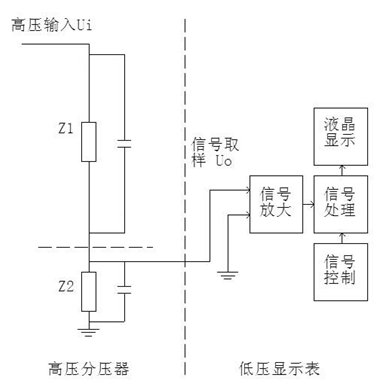

圖1 測量原理圖

　　直流阻容分壓器采用阻容分壓法測量高壓交直流，如圖1所示。左側是高壓部分，采用阻容分壓電路，由阻抗Z1和Z2兩部分組成。高壓Ui從上端均壓球處輸入，從阻抗Z2處輸出低壓取樣信號Uo;右側是低壓顯示表，用于處理低壓取樣信號Uo。低壓取樣信號Uo經整流濾波放大處理后送入低壓顯示表顯示。高壓Ui和Uo關系式如下公式所示：

　　二、交直流阻容分壓器測量前準備

　　1.直流數字分壓器屬于高壓設備，請務必在空曠場地做試驗。

　　2.儀器正常使用應滿足：環境溫度0~40℃，濕度≤85%RH。

　　3.打開低壓顯示表，看液晶顯示數字是否清晰，若顯示模糊或沒有顯示，請檢查顯示表內部電池。

　　三、交直流阻容分壓器測量操作

　　1.正確接線

　　按圖2所示接線方法正確接線。高壓輸入接均壓球頂端接線柱，接地柱通過儀器配套接地線連接到大地，高壓分壓器和低壓顯示表通過儀器配套同軸電纜連接。連接好后，檢查連線，確認無誤后，選擇相應的檔位和量限即可開始測量。

　　注意：本儀器配有配套接地線，高壓分壓器底座上裝有專用接地柱，每次使用前都必須將接地柱可靠接地。高壓測試線盡量用耐高壓導線，測試線必須架空，不得拖地或離地面太近。高壓分壓器和低壓顯示表至少相距兩米以上，測試人員做試驗時，一定不得靠近高壓分壓器(安全距離兩米以上)。

圖2 接線圖

　　2.工頻高壓測量

　　接線后，打開低壓顯示表“Power”開關，將功能開關切換至AC檔，選擇High檔，即可測量工頻高壓，液晶示值即為被測工頻高壓值。如測量電壓低于20kV，可將功能開關切換至Low檔，以獲得更高的測量精度。測試完畢后，切斷高壓，等低壓顯示儀表歸零后方可進入現場。(交流測試時，儀表會緩慢回零，但高壓 可能已經沒有電了。)

　　3.直流高壓測量

　　確接線后，打開低壓顯示表“Power”開關，將功能開關切換至DC檔，選擇High檔，即可測量直流高壓，液晶示值即為直流高壓值。如測量電壓低于20kV，可將功能開關切換至Low檔，以獲得更高的測量精度。測試完畢后，切斷高壓，等低壓顯示儀表歸零后方可進入現場。注意：在測量直流時，因有濾波電容存在，測試完畢必須先放電才可靠近高壓分壓器。

　　4.高壓分壓器單獨使用

　　電力為了滿足客戶的實際要求而設計，高壓分壓器可以獨立使用，用市面上普通的萬用表即可代替低壓顯示表。高壓分壓器分壓比是1000:1，萬用表示值乘以1000就等于被測高壓電壓值。即萬用表示值的單位換成kV即可。
