華意電力是一家專業研發生產串聯諧振的廠家，本公司生產的串聯諧振設備在行業內都廣受好評，以打造最具權威的“串聯諧振“高壓設備供應商而努力。  在研究各種諧振電路時，常常涉及到電路的品質因素Q值的問題，那末什么是Q值呢？下面我們作詳細的論述。

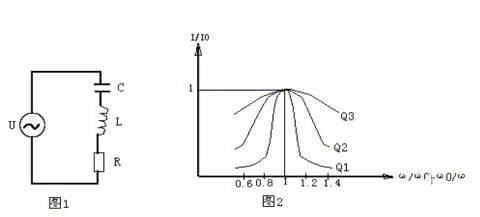

  1是一串聯諧振電路，它由電容C、電感L和由電容的漏電阻與電感的線電阻R所組成。此電路的復數阻抗Z為三個 元件的復數阻抗之和。

  Z=R+jωL+（-j/ωC）=R+j（ωL-1/ωC） ⑴

  上式電阻R是復數的實部，感抗與容抗之差是復數的虛部，虛部我們稱之為電抗用X表示， ω是外加信號的角頻率。

  當X=0時，電路處于諧振狀態，此時感抗和容抗相互抵消了，即式⑴中的虛部為零，于是電路中的阻抗最小。因此電流最大，電路此時是一個純電阻性負載電路，電路中的電壓與電流同相。電路在諧振時容抗等于感抗，所以電容和電感上兩端的電壓有效值必然相等，

  電容上的電壓有效值UC=I*1/ωC=U/ωCR=QU 品質因素Q=1/ωCR，這里I是電路的總電流。

  電感上的電壓有效值UL=ωLI=ωL*U/R=QU 品質因素Q=ωL/R

  因為：UC=UL 所以Q=1/ωCR=ωL/R

  電容上的電壓與外加信號電壓U之比UC/U= （I*1/ωC）/RI=1/ωCR=Q

  感上的電壓與外加信號電壓U之比UL/U= ωLI/RI=ωL/R=Q

  從上面分析可見，電路的品質因素越高，電感或電容上的電壓比外加電壓越高。

  電路的選擇性：圖1電路的總電流I=U/Z=U/［R2+（ωL-1/ωC）2］1/2=U/［R2+（ωLω0/ω0-ω0/ωCω0）2］1/2 ω0是電路諧振時的角頻率。當電路諧振時有：ω0L=1/ω0C

  所以I=U/{R2+［ω0L（ω/ω0-ω0/ω）］2}1/2= U/{R2+［R2（ω0L/R）2］（ω/ω0-ω0/ω）2}1/2= U/R［1+Q2（ω/ω0-ω0/ω）2］1/2

  因為電路諧振時電路的總電流I0=U/R，

  所以I=I0/［1+Q2（ω/ω0-ω0/ω）2］1/2有：I/I0=1/［1+Q2（ω/ω0-ω0/ω）2］1/2作此式的函數曲線。設（ω/ω0-ω0/ω）2=Y

  曲線如圖2所示。這里有三條曲線，對應三個不同的Q值，其中有Q1》Q2》Q3。從圖中可看出當外加信號頻率ω偏離電路的諧振頻率ω0時， I/I0均小于1。Q值越高在一定的頻偏下電流下降得越快，其諧振曲線越尖銳。也就是說電路的選擇性是由電路的品質因素Q所決定的，Q值越高選擇性越好。
