RLC串聯諧振的研究一、實驗目的1.加深理解RLC串聯諧振電路的特性，了解和學習Q值的物理意義及測量方法。2.學習測定RLC串聯諧振電路的頻率特性曲線。

實驗原理1、RLC串聯諧振電路由電阻、電感和電容元件串聯組成圖1的一端口網絡如圖1所示。該網絡的等效阻抗：ZRj(L1C)是電源頻率的函數。我們調節電源頻率或電路參數，使XL=XC，電流和電壓Ui同相位，電路的這種狀態稱為諧振。因為是RLC串聯電路發生的諧振，所以又稱為串聯諧振.由：XLXC推出L1C0諧振角頻率為：10諧振頻率為：LC1f02LC顯然，諧振頻率只與電路參數L和C有關，而與電阻R和電源的頻率無關。要實現電路諧振，可通過分別調整電源頻率f、電感L、電容C來使電路發生諧振.本實驗是固定電感L和電容C。改變電源頻率f，使電路發生諧振。2、RLC串聯諧振時電路的主要特點（1）阻抗最小Z=R，電路呈現電阻性，電源電壓與回路電流的相位差為零。

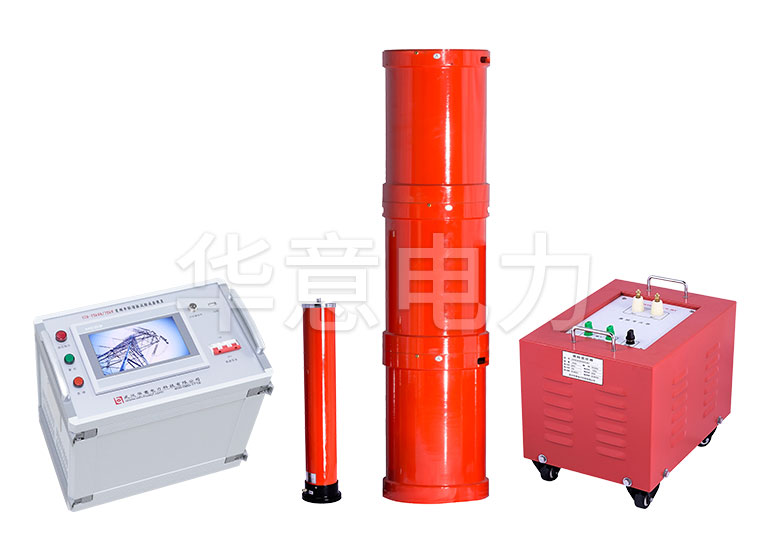

1. 所需電源容量大大減小。XB-f系列串聯諧振試驗裝置來是利用諧振電抗器和被試品電容產生諧振，從而得到所需高電壓和大電自流的，在整個系統中，電源只需要提供系統中有功消耗的部分，因此，試驗所需的電源功率只有試驗容量的1/Q倍百(Q為品質因素)。

2. 設備的重量和體積大大減小。串聯諧振電源中，不但省去了笨重的大功率調壓度裝置和普通的大功率工頻試驗變壓器，而且，諧振激磁電源只需試驗容量的1/Q，使得系統重量和體積大大減小，一般為普通試驗裝置的1/5——1/10。

3. 改善輸出問電答壓波形。諧振電源是諧振式濾波電路，能改善輸出電壓的波形畸變，獲得很好的正弦波，有效地防止了諧波峰值引起的對被試品的誤擊穿。
